Still Schulungsbrief R70 DFG 1.5 (Typ 7001) Gabelstapler Werkstatthandbuch 1982

Art.Nr.: 91475

Produktdetails:

• Modell / Typ: Still R70 DFG 1.5 (Baureihe 7001)
• Bordspannung: 12 Volt (Motoranlage) / 24 Volt (Elektrische Anlage)
• Ausgabe: Februar 1982

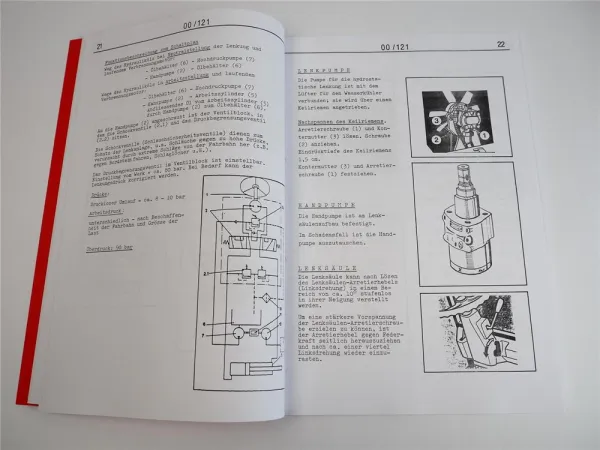

• Umfang: 74 Seiten, bebildert mit technischen Zeichnungen, Explosionsgrafiken und Schaltplänen
• Sprache: Deutsch
• Zustand: Gut erhaltener Zustand aus Werkstattgebrauch

Umfassendes Inhaltsverzeichnis & behandelte Baugruppen:

• Allgemeines & Rahmen: Technisches Datenblatt, konstruktiver Aufbau, elektrischer Fahrantrieb und Gegengewichtsbefestigung.
• Laufachse & Lenkung: Demontage/Montage der Achsschenkellagerung, Radnabe, Grundeinstellung, Lenkzylinderlagerung, Spurstangenlagerung und Lenkherz. Funktionsbeschreibung zum Lenkungs-Schaltplan, Handpumpe und Lenksäule.
• Triebwerk & Bremsen: Aus- und Einbau des Getriebes, Montage der Radnabe, Differential-Schnittbild sowie Einstellen von Fuß- und Handbremse.
• Elektrik & Elektronik: Systemprüfung der 24V-Anlage, Diagnose der Vorglühanlage des VW-Dieselmotors, Leitfaden für Steuerplatte, Endstufe, Fahrpedal, Tachogenerator und Handbrems-Öldruckschalter inklusive Wirkschaltplan und Stromlaufplan.
• Hydraulikanlage: Funktionsbeschreibung des Wegeschieberblocks, Druckregel- und Vorspannventil, Hydraulikpumpe, Hydrauliktank und Filter.
• Motorenanlage (VW 068.5): Technische Motordaten, Zahnriemen wechseln und spannen, Ventilspiel und Leerlauf einstellen, Zylinderkopf-Reparatur, Einspritzpumpe (Förderbeginn prüfen/einstellen), Kompressionsdruck prüfen und Steuerzeiten.
• Elektromotoren: Ausbau des Fahrmotors, Wechsel der Kohlebürsten, Generatorprüfung sowie Montage von Lüfterriemenscheibe und Kupplungsflansch.
• Hubgerüst & Neigzylinder: Technische Daten, kompletter Aus- und Einbau des Mastes sowie Demontage und Montage der Neigzylinder.

Preis:

39,90 €

inkl. 7 % MwSt. zzgl. Versandkosten
