Renault Ceres 65 75 7 85 95 + X Traktor Reparaturanleitung Werkstatthandbuch

Art.Nr.: 120923

Werkstatthandbuch für Renault Traktoren Serie Ceres / Ceres X

• Modell:

R3411, R3412 - Ceres 65

R3422, R3421 - Ceres 75 / 75X

R3441, R3442 - Ceres 85 / 85X

R3471, R3472 - Ceres 95 / 95X

• Umfang / Zustand: ca. 700 Seiten, bebildert, teils farbig, Format A4 / A3, Originalausgabe in guter Erhaltung, Ausgabe März 1995

Inhalt:
erläutert Reparatur -u. Instandsetzungsarbeiten, enthält Anzugsdrehmomente, Aus- u. Einbauarbeiten ...;
zu folgenden Baugruppen:

• Kraftstoffeinspritzung, Motoren D.P.S. 3029 DRT - 4039 DRT - 4045 DRT - 4039 TRT
• Kupplungen von LUK

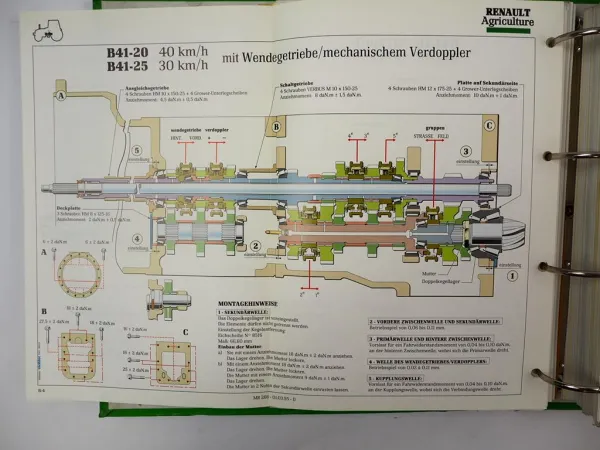

• Getriebe B41-10 bis B41-35 (Schaltgetriebe mit Wendegetriebe und mech. Verdoppler / Hydraulikverdoppler)
• Hinterachse, Differential, Bremsen
• Vorderachse, Kraftabtriebsgehäuse

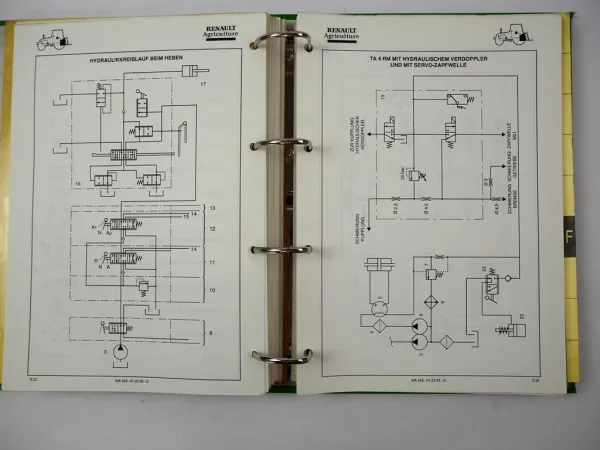

• Hydraulik, mit Prinzipschaltbildern

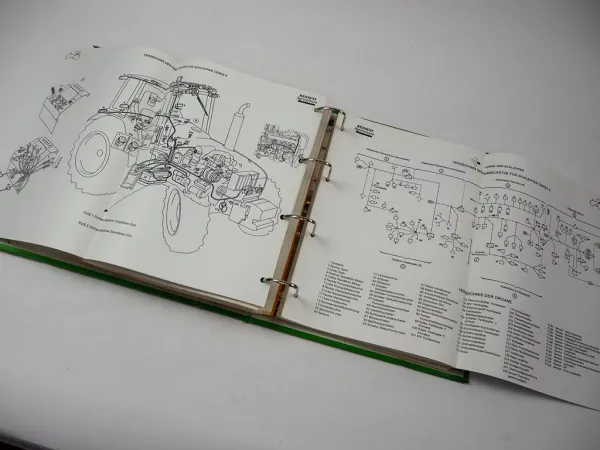

• Elektrik, Schaltpläne
• Eichung Einstellung, Pannenhilfe, Digitalanzeige der Instrumentengruppe, Instrumentengruppe

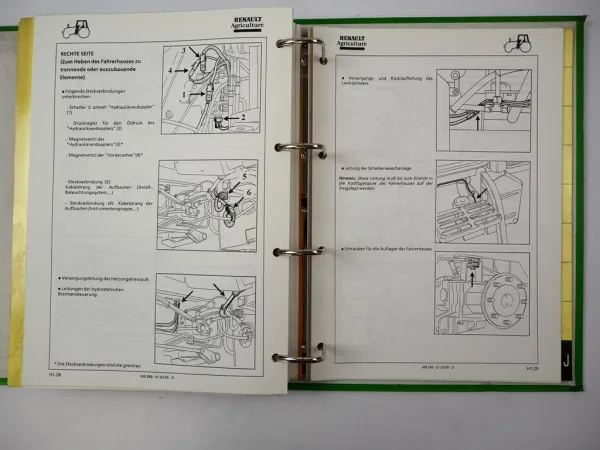

• Heben des Fahrerhauses
• Frontzapfwelle, Kraftheber vorn

Warum dieses Handbuch für die Ceres-Modelle (65 bis 95X) entscheidend ist:

• Motor-Expertise (DPS): Die detaillierte Behandlung der 3029, 4039 und 4045 Motoren (Saug- und Turbovarianten) ist Gold wert. Sie finden hier alle Anzugsdrehmomente und Einstellwerte für die Kraftstoffeinspritzung, was für die Langlebigkeit dieser Aggregate kritisch ist.
• Anzugsdrehmomente: Die DPS-Motoren reagieren empfindlich auf falsche Momente am Zylinderkopf und an den Pleuellagern. Nutzen Sie unbedingt die Tabellen im Kapitel "Kraftstoffeinspritzung/Motoren".
• Ventilspiel: Bei diesen Motoren ist ein exaktes Ventilspiel (meist 0,30 mm Einlass / 0,45 mm Auslass bei kaltem Motor, bitte im Handbuch verifizieren) entscheidend für das Startverhalten.
• Einspritzpumpe (Stanadyne/Lucas): Das Handbuch beschreibt den statischen Förderbeginn. Da die 3,9l und 4,5l Motoren unterschiedliche Markierungen haben, ist die grafische Darstellung im Buch die einzige sichere Quelle.
• Nasse Laufbuchsen: Diese Motoren haben nasse Buchsen. Das Handbuch erklärt den korrekten Überstand der Buchsen über dem Block, damit die Zylinderkopfdichtung hält.
• Getriebe-Vielfalt (B41-Serie): Die Ceres-Modelle haben oft komplexe Konfigurationen mit mechanischen oder hydraulischen Verdopplern (Lastschaltstufen). Die zahlreichen Seiten bieten exakte Anleitungen für die Instandsetzung dieser Baugruppen.
• Elektronik & Diagnose: Ein Highlight ist die Digitalanzeige der Instrumentengruppe und die Pannenhilfe. Die Anleitung zur Eichung und Einstellung ist essenziell, wenn Sensoren getauscht wurden oder die Anzeige fehlerhafte Werte liefert.
• Hydraulik & Elektrik: Dank der Prinzipschaltbilder lassen sich Fehler im Hydraulikkreislauf (z.B. bei nachlassender Hubkraft) oder in der Elektrik (z.B. Beleuchtung oder Startvorgang) systematisch beheben.
• Kabinen-Service: Da Reparaturen an Getriebe oder Motor oft Platz erfordern, ist das Kapitel zum Heben des Fahrerhauses für größere Werkstattarbeiten unverzichtbar.

Praxistipps für Renault Ceres Besitzer:

• LUK-Kupplungen: Die Ceres-Serie nutzt hochwertige LUK-Komponenten. Nutzen Sie die Einstellwerte im Handbuch, um die Kupplung nach dem Einbau perfekt zu kalibrieren (Vermeidung von Rupfen).
• Vorderachse & Frontzapfwelle: Besonders bei Modellen mit Frontlader oder Fronthydraulik sollten die Einstellwerte für das Kraftabtriebsgehäuse und die Achslager regelmäßig geprüft werden.
• Wartungszugang: Das Handbuch zeigt Ihnen den sichersten Weg, die Kabine zu kippen/heben, ohne Kabelbäume oder Hydraulikleitungen zu beschädigen.

Preis:

299,90 €

inkl. 7 % MwSt. zzgl. Versandkosten
