Zettelmeyer ZL 402 Reparaturhilfe Werkstatthandbuch Reparaturanleitung

Art.Nr.: 122043

Reparaturhilfe für die Zettelmeyer Lader Typ ZL402

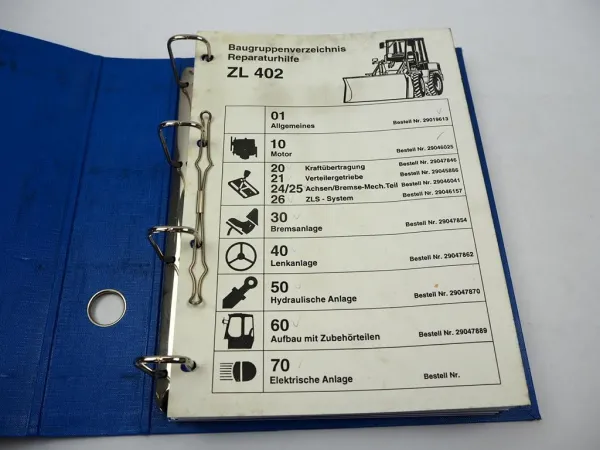

Dieses umfassende Werkstatthandbuch (mit ca. 500 Seiten) beinhaltet die Instandsetzung folgender Baugruppen:

• 01 Allgemeines: Symbolerklärungen Hydraulik und Elektrik, Farbkennzeichnungen elektrischer Leitungen, Kennzeichnung elektr. Geräte in Schaltplänen, Kennbuchstaben, Geräteliste, Klemmbezeichnungen, Anziehdremomente, Anziehdrehmomente für Schrauben mit metrischem Regelgewinde und Feingewinde, ca. 45 Seiten

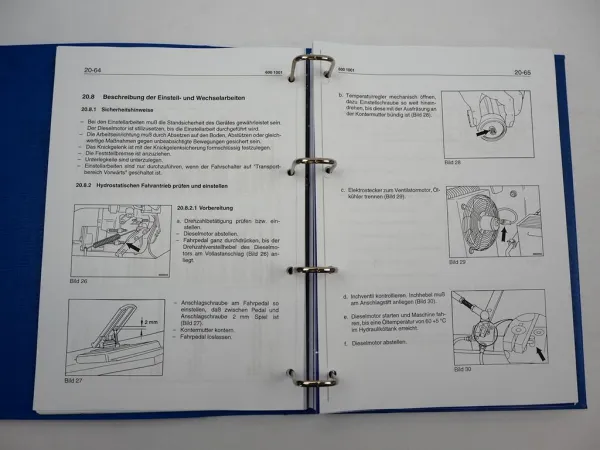

• 20 Kraftübertragung: Aufbau, Wirkungsweise Fahrantrieb, Hydraulik-Verstellpumpe, -Verstellmotor, Wartungsarbeiten an der Kraftübertragung, Fehlersuche und-beseitigung, Beschreibung der Einstell- u. Wechselarbeiten, Anzugsdrehmomente und Einstellwerte, ca. 85 Seiten
• 21 Verteilergetriebe: aus- u. einbauen, zerlegen, zusammenbauen, Werkzeuge, ca. 20 Seiten

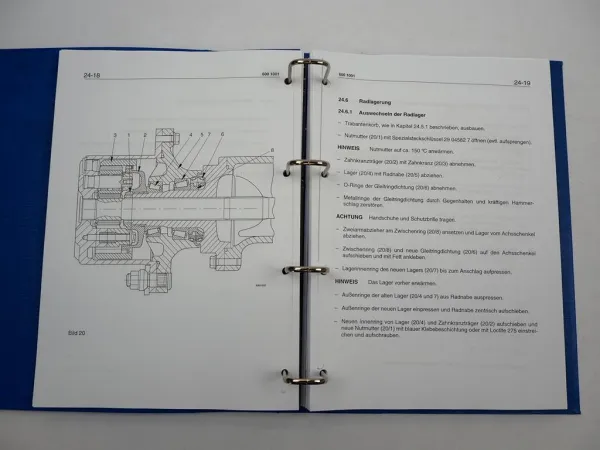

• 24/25 Achsen / Bremse-Mechanischer Teil: Wellendichtung für Flansch/ Gelenkwelle und Gelenkwellenschrauben der Vorderachse ersetzen, Differentialsperrbetätigungszylinder abdichten, Planetengetriebe, Trabantenkorb ausbauen / einbauen, Sonnenradwelle auswechseln, Druckpilz einstellen, Auswechseln der Planetenräder / des Zahnkranzes, Radlagerung, Auswechseln der Radlager, Achsschenkel, Differential, Tellerrad/ Ritzel, Ritzellager / Tellerradlager einstellen, Zahnspiel kontrollieren, Tragbild prüfen, Austauscharbeiten, Differentialsperre, ca. 95 Seiten
• 26 ZLS-System (Zettelmeyer-Last-Stabilisator), Verkabelungsplan, Schaltplan..., ca. 26 Seiten
• 30 Bremsanlage: Aufbau, Wirkungsweise, Bremse / Inchverstellung, Fehlersuche und Fehlerbeseitigung, Reparatur der Bremse, Einstellarbeiten, Anzugsdrehmomente und Einstellwerte, Blockschaltbild, ca. 40 Seiten

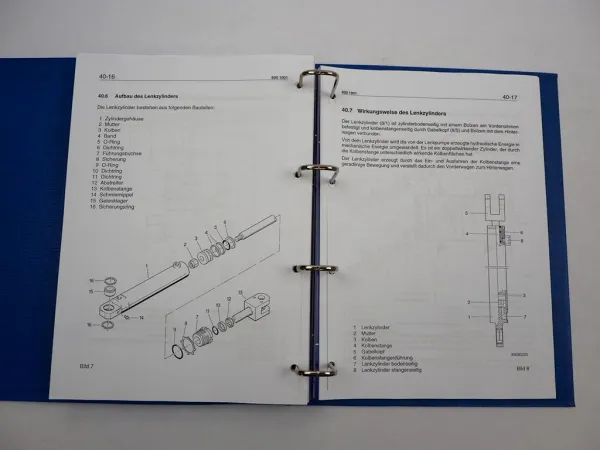

• 40 Lenkanlage: Aufbau, Wirkungsweise Lenkeinheit / vollhydraulische Lenkeinheit / Lenkzylinder / Lenkpumpe, Wartungsarbeiten an der Lenkanlage, Fehlersuche und Fehlerbeseitigung, Anzugsdrehmomente und Einstellwerte, ca. 40 Seiten
• 50 Hydraulische Anlage: Aufbau, Wirkungsweise der hydraulischen Anlage / des Steuerventils / der Zylinder, Arbeitshydraulikpumpe, Hydrauliköltank,  Fehlersuche und Fehlerbeseitigung, Beschreibung der Einstell- und Wechselarbeiten, Anzugsdrehmomente und Einstellwerte, mit Explosionszeichnungen, Schaltplan, Schnittbildern, ca. 66 Seiten
• 60 Aufbau mit Zubehörteilen: Aufbau des Fahrzeugs / Knickpendelgelenks, Wartungsarbeiten am Aufbau, Instandsetzung des Knickpendelgelenkes, Anzugsdrehmomente und Einstellwerte, ca. 15 Seiten

Wichtiger Hinweis: Die Baugruppen Motor (10) und Elektrische Anlage (70) sind nicht enthalten.

Preis:

249,90 €

inkl. 7 % MwSt. zzgl. Versandkosten
