Betriebsanleitung & Ersatzteilliste Atlas 500 Hydraulik-Lader 1972

Art.Nr.: 123476

Produktbeschreibung

Hochwertiger, vollständiger Nachdruck des Handbuchs (Ausgabe Juli 1972) für den bekannten Atlas 500 Hydraulik-Lader. Es vereint die Bedienung und Pflege des Laders mit einer detaillierten Ersatzteilliste inklusive technischer Zeichnungen. So lassen sich Wartungen, Reparaturen und die Teilesuche am Hydraulikbagger schnell und fehlerfrei durchführen.

Technische Details & Ausstattung

• Format: Kompaktes DIN A5 Format (ideal für die Werkstatt oder Kabine)
• Umfang: 20 + 78 illustrierte Seiten
• Zustand: Nachdruck, neu
• Ausgabe/Stand: Juli 1972
• Besonderheit: Inklusive der originalen Service-Hinweise für Walterscheid-Gelenkwellen und detaillierter Leitungspläne

Umfangreicher Inhalt

Das Handbuch ist übersichtlich gegliedert und deckt alle mechanischen sowie hydraulischen Komponenten ab:

Betriebsanleitung Lader:

• Gerätebeschreibung und Funktionsweise für den vollhydraulischen Atlas 500 für LKW ab 3.5t.
• Vorschriften zur sicheren Bedienung und effektiven Handhabung im Arbeitseinsatz.
• Wartung und Schmierung für eine lange Lebensdauer.

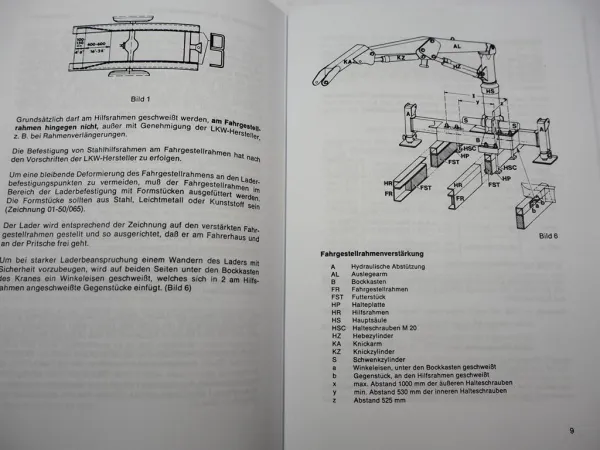

• Integrierte Montageanweisungen (Reichweiten und Tragkräfte des AL 500 (01-50/061 und 01-50/062), Frontlenker, Laderaufbau an Sattelauflieger, Heckmontage, Laderaufbau an Sattelauflieger und Kipperfahrzeuge, Vorschläge zur Rahmenverstärkung, Pumpenantrieb, das Leitungssystem des AL500, Sicherheitsventile, Abschaltung von 130 auf 180 bar, Überlastabschalteinrichtung, Hydrauliköl und Ölfilter, Inbetriebsetzung)

Ersatzteilliste mit Explosionszeichnungen & Plänen:

• Hydraulik-Leitungsplan mit Legende
• Schmierstellen und Nippel
• Rohrverschraubungen & Leitungen: Übersicht aller hydraulischen Verbindungselemente.

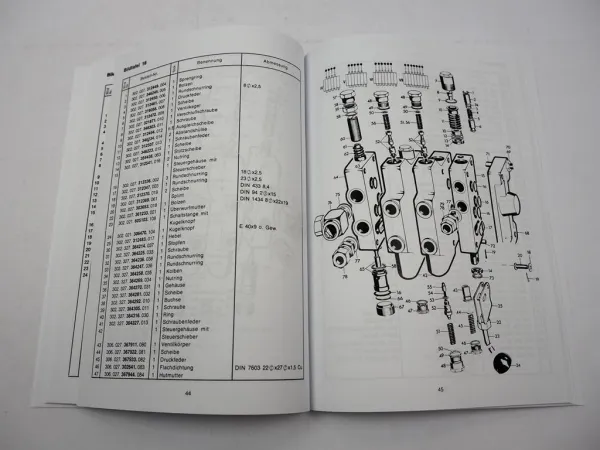

• Ersatzteil-Übersicht mit Bestellnummern, Benennung und Abmessung

Preis:

29,90 €

inkl. 7 % MwSt. zzgl. Versandkosten
