Suzuki Grand Vitara XL-7 RHW Elektrik Schaltpläne 2004 Werkstatthandbuch Verkabelung

Art.Nr.: 124171

Fahrzeugmodelle & Motorisierung:

• Suzuki Grand Vitara SQ420VD, SQ420WD, JA420WD (Modelle mit RHW 16V Motor)
• Unterstützter Motor: 2,0-Liter RHW 16-Ventil (16V) Turbo-Diesel

Inhalt des Handbuches / Elektrik-Spezifikationen:

Das Handbuch bietet detaillierte, bebilderte Übersichtspläne für die professionelle Fehlersuche, Diagnose und Nachrüstung der Elektrik:

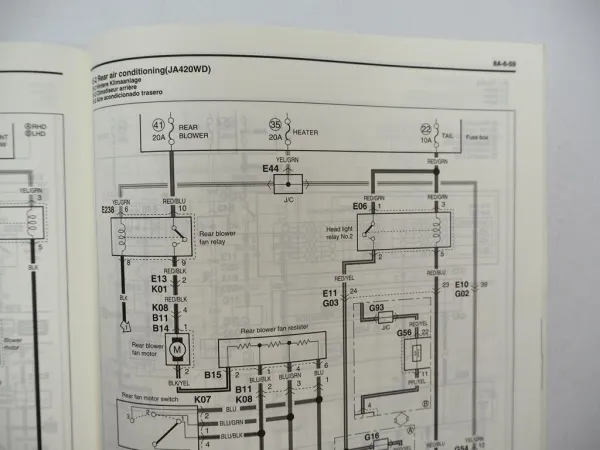

• Systemschaltdiagramme: Vollständige, übersichtliche Stromlaufpläne aller elektrischen Systeme

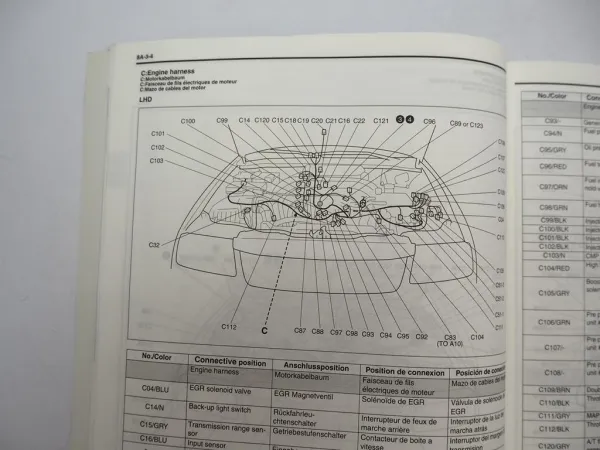

• Stecker-Layout-Diagramme: Exakte Positionen und Pin-Belegungen der Fahrzeugstecker
• Massepunkte: Übersicht aller Massepunkte an der Karosserie und im Motorraum
• Stromversorgungsdiagramm: Nachvollziehbarer Verlauf der Hauptstromversorgung und Absicherungen
• Liste der Stecker: Umfassendes Verzeichnis zur schnellen Identifikation von Steckverbindungen

Produktdetails & Zustand:

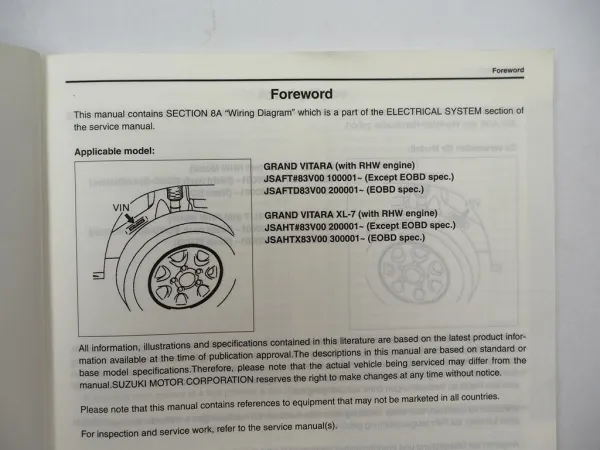

• Herausgeber: Suzuki Motor Corporation
• Original-Drucknummer: 99512-68D40-015
• Ausgabe: November 2003 / gedruckt April 2004
• Umfang: 150 reich illustrierte Seiten
• Format: DIN A4
• Sprache / Internationaler Titel: Mehrsprachig angelegt (Deutsch / Englisch / Französisch / Spanisch)
  • Handbuch für Verkabelung
  • Wiring Diagram Manual
  • Manuel des schémas de câblage
  • Manual de diagrama de conexiones
• Zustand: Sehr gut erhaltene Originalausgabe direkt aus der Werkstatt. Der Einband und der Buchblock sind sauber, fest gebunden und alle Schaltpläne sowie Pin-Belegungen sind absolut randscharf und fehlerfrei lesbar.

Preis:

29,90 €

inkl. 7 % MwSt. zzgl. Versandkosten
