Original Mercedes-Benz Schulungsunterlage HFM Einspritz- & Zündsystem Motor M104
Art.Nr.: 125172
Dieses originale Mercedes-Benz Werkstatt-Schulungshandbuch aus dem August 1992 bietet detailliertes und spezialisiertes Fachwissen zur Heßfilm-Motorsteuerung (HFM). Das System kam bei den legendären 24V-Sechszylindermotoren des Typs M104 (unter anderem verbaut in den Baureihen W124, W140, W202 und R129) zum Einsatz.
Da diese Unterlage primär für das herstellereigene Werkstattpersonal zur internen Weiterbildung gedruckt wurde, glänzt sie mit einer enormen Tiefe an technischen Details, Systembeschreibungen und Diagnosehilfen, die in normalen Reparaturanleitungen fehlen.
Wichtige Produktdaten auf einen Blick:
- Hersteller: Mercedes-Benz
- Thema: Technische Schulungsunterlage / Leitfaden
- System: HFM (Benzin-Einspritz- und Zündsystem)
- Passender Motorentyp: Mercedes-Benz M104 (6-Zylinder 24V)
- Ausgabe/Stand: 08/1992 – Originale Erstausgabe
- Format & Umfang: DIN A4, 159 Seiten

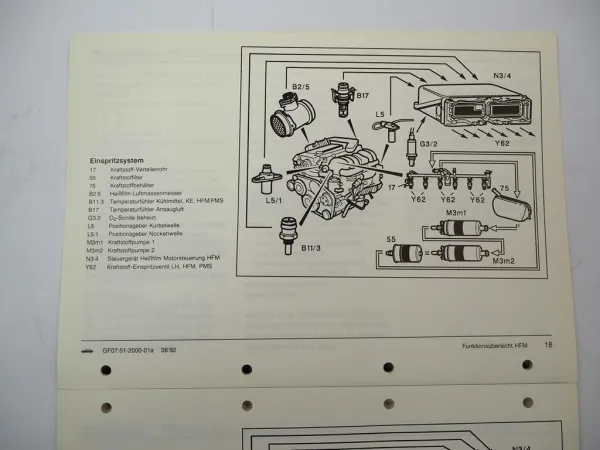

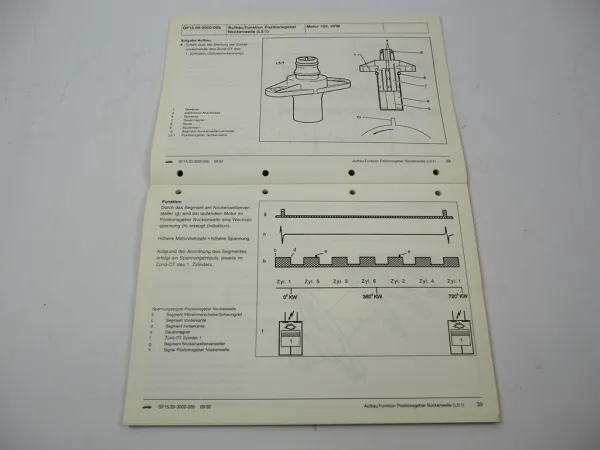

- Illustrationen: Reich bebildert mit detaillierten Grafiken, Systemdiagrammen, Schaubildern und Schaltplänen
- Zustand: Originaler, gebrauchter Zustand aus Werkstattauflösung – gut erhalten und vollständig lesbar.
Umfangreicher Inhalt & Technische Schwerpunkte:
Das Handbuch führt Schritt für Schritt durch die gesamte Steuerungselektronik und Peripherie des Motors:
- Sicherheitshinweise: Wichtige Verhaltensregeln für Arbeiten an der Hochspannungszündanlage und dem Kraftstoffsystem.
- Einbauübersicht: Exakte Platzierung aller Sensoren, Aktoren und Komponenten am Motor 104.
- Schaltpläne: Vollständige elektrische Schaltpläne für das Benzin-Einspritz- und Zündsystem HFM.
- Aufbau und Funktion des Gesamtsystems: Zusammenwirken von Steuergerät, Überspannungsschutz (ÜSR) und den verschiedenen Eingang-/Ausgangssignalen.
- Komponenten im Detail:
- Zündsystem HFM und Heßfilm-Luftmassenmesser (HFM).
- Kraftstoffversorgung, Druckregelung und Einspritzventile.
- Resonanzsaugrohr und die variable Nockenwellenverstellung.
- Umwelt & Peripherie: Funktion der Abgasreinigung (Katalysator/Lambdaregelung) und der Kraftstoffverdunstungsanlage (Regenerier-/Aktivkohlesystem).
Preis:
39,90 €
inkl. 7 % MwSt. zzgl. Versandkosten
