orig. Werkstatthandbuch Stromlaufpläne Audi 100 C4 S4 Elektrik 12/1990 1991 1992

Original Audi 100 / S4 (Typ C4) Reparaturleitfaden „Elektrische Anlage / Stromlaufpläne“ Modelljahre 1991 & 1992

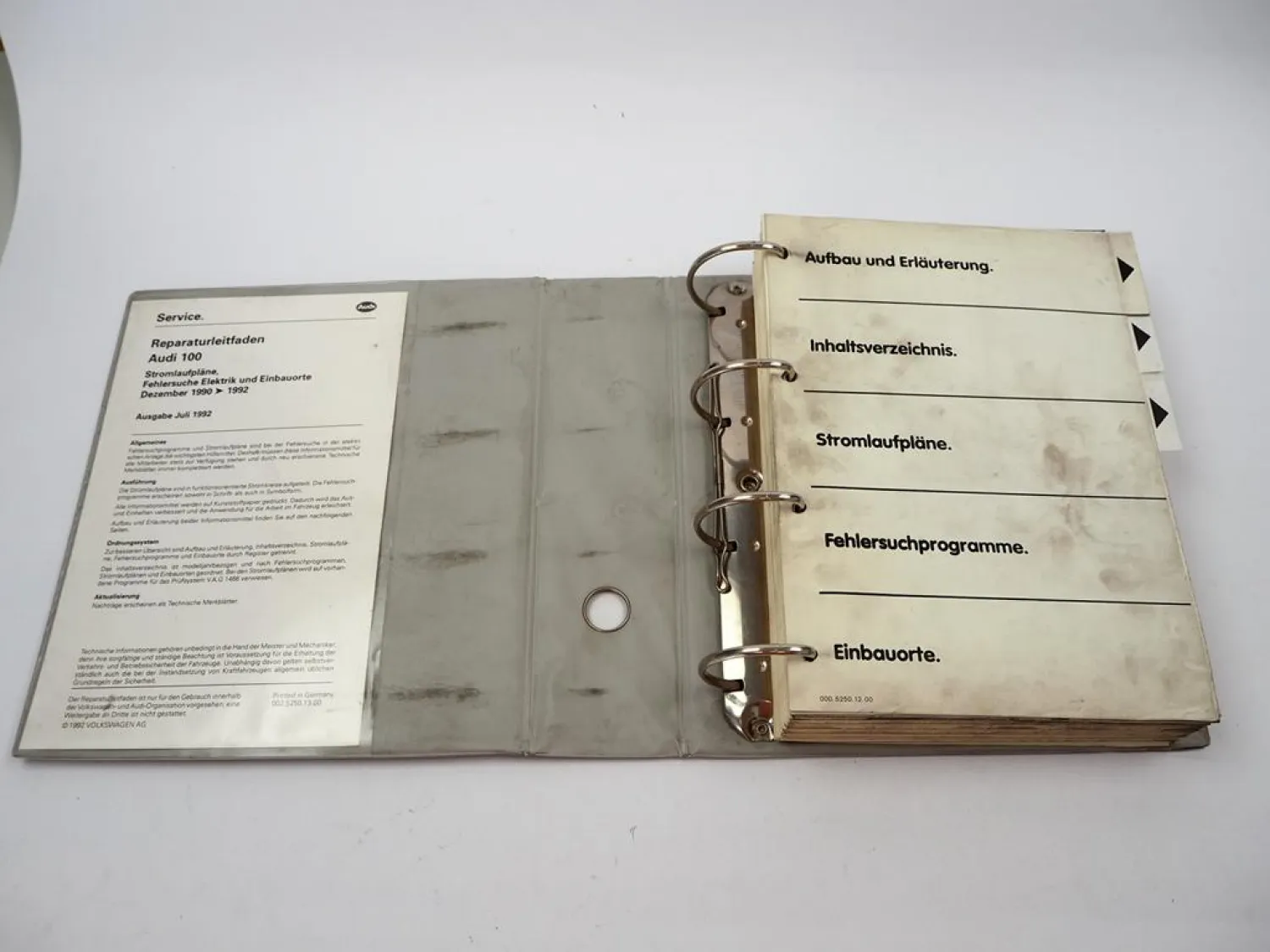

Originaler Audi Werkstatt-Ordner mit den vollständigen Stromlaufplänen und Verkabelungsdiagrammen für den Audi 100 und S4 der legendären Baureihe C4 (erste Generation). Ein unschätzbares Profi-Originaldokument mit ca. 5 cm Buchstärke aus einem echten Kfz-Werkstattgebrauch – unverzichtbar für alle Elektrik- und Diagnosearbeiten.

Dieser sehr umfangreiche Original-Sammelordner der Audi AG deckt die gesamte Bordelektrik des Audi 100 C4 ab dem Produktionsstart im Dezember 1990 für die frühen Modelljahre 1991 und 1992 ab. Er bildet das wichtige Basiswerk für die gesamte Elektronik dieser Modellreihe und enthält detaillierte Schaltpläne sowie Kabelbäume für das gesamte Fahrzeug inklusive der verschiedenen verbauten Getriebe- und Motorenvarianten – vom klassischen Vierzylinder über die berühmten 5-Zylinder bis hin zu den frühen V6-Triebwerken.

Unterstützte Motorkennbuchstaben (MKB):

Der Leitfaden enthält Schaltpläne und Elektrik-Dokumentationen für folgende Motoren:

• 4-Zylinder: AAE (74 kW / 101 PS 2.0l Monomotronic) | ACE (103 kW / 140 PS 2.0l 16V / Motronic)
• 5-Zylinder (Benzin & Diesel): AAR (98 kW / 133 PS 2.3l) | AAS (60 kW / 82 PS 2.4l Saugdiesel) | AAT (85 kW / 115 PS 2.5l TDI) | ABP (85 kW / 115 PS 2.5l TDI – frühe Version) | AAN (169 kW / 230 PS 2.2l 20V Turbo im frühen Audi S4)
• V6-Motoren: ABC (110 kW / 150 PS 2.6l) | AAH (128 kW / 174 PS 2.8l)

Technische Daten & Artikeldetails

• Produktart: Originaler Werkstatt-Reparaturleitfaden (Kein Nachdruck / keine Kopie!)
• Fahrzeugmodelle: Audi 100 C4 / Audi S4 C4 (Limousine & Avant / Kombi)
• Laufzeit: Gültig ab Dezember 1990 für die Modelljahre 1991 und 1992
• Format / Umfang: DIN A4 im originalen Audi-Ringordner, Buchblockstärke ca. 5 cm (mehrere hundert Seiten)
• Herausgeber: Audi AG Ingolstadt
• Sprache: Deutsch
• Zustand: Originalausgabe aus Werkstattgebrauch, gebrauchter Zustand mit authentischer Werkstatt-Patina

Inhalt & Dokumentierte Kapitel

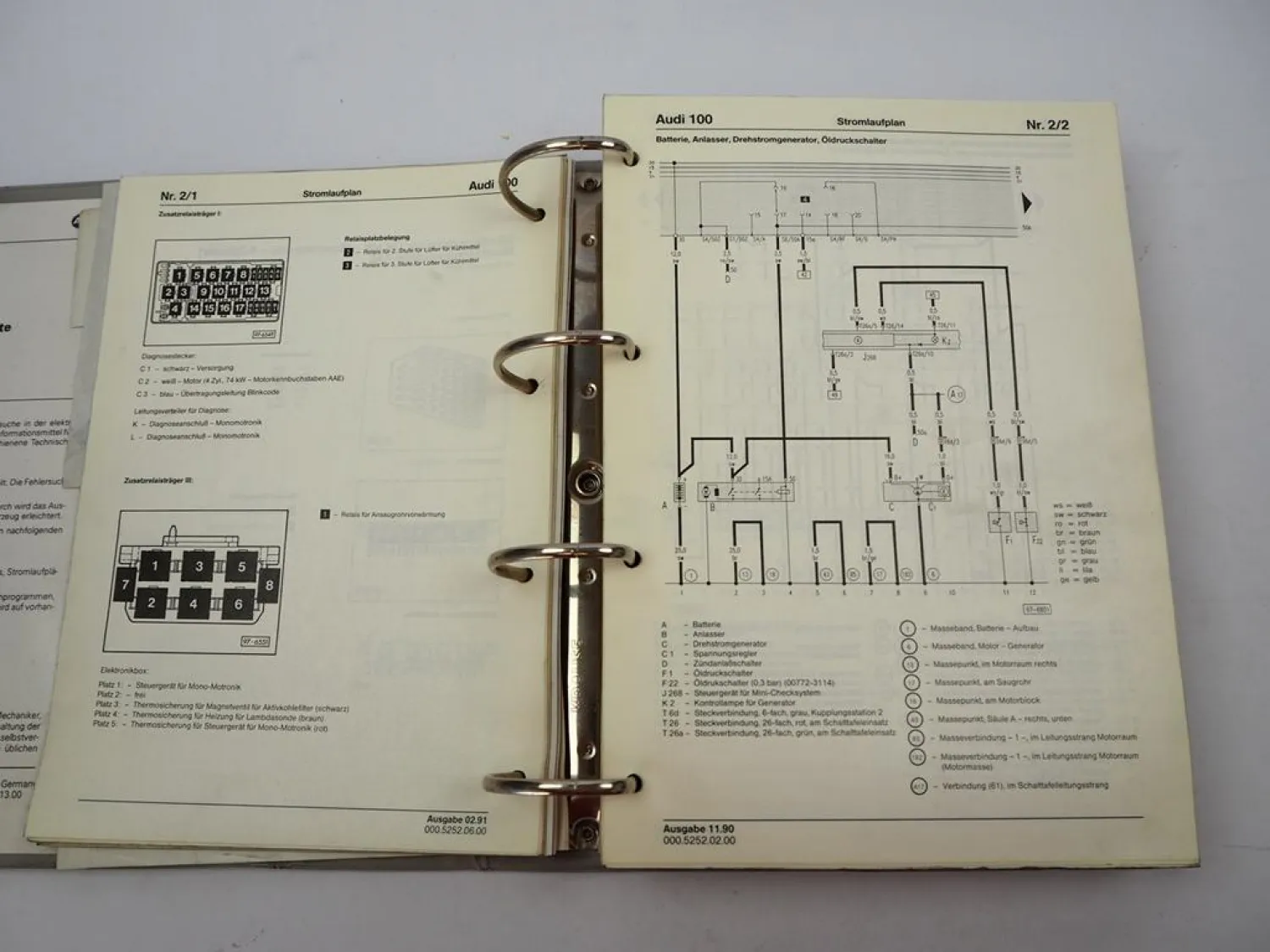

• Systematische Stromlaufpläne / Schaltpläne: Vollständige elektrische Pläne und Verkabelungsdiagramme für das gesamte Fahrzeug, Motoren, Einspritzanlagen, Komfortsysteme und Beleuchtung.
• Strukturierter Aufbau: Inklusive offiziellem Inhaltsverzeichnis sowie ausführlichen Erläuterungen und Legenden zum korrekten Lesen und Verstehen der originalen Audi-Schaltpläne.

⚠️ Wichtige Hinweise zum Inhalt

Bitte beachten Sie: Die Kapitel Fehlersuchprogramme und Einbauorte sind in diesem spezifischen Band nicht enthalten.
