Reparaturleitfaden Stromlaufpläne Elektrik Audi A4 B5 S4 RS4 MJ 2000 + 2001

Original Audi A4 (Typ B5) Reparaturleitfaden „Elektrische Anlage / Stromlaufpläne“ Modelljahre 2000 & 2001

Originaler Audi Werkstatt-Ordner mit den vollständigen Stromlaufplänen und Einbauorten für den Audi A4 B5 (Facelift-Modelle). Ein unschätzbares Profi-Originaldokument aus einer echten Kfz-Werkstattauflösung – unverzichtbar für alle Elektrik-, Diagnose- und Restaurierungsarbeiten am beliebten B5.

Dieser umfassende Original-Sammelordner der Audi AG deckt die gesamte Bordelektrik des Audi A4 B5 ab Juli 1999 für die Modelljahre 2000 und 2001 ab. Er enthält detaillierte Verkabelungsdiagramme, Kabelbäume und Relaisplatzbelegungen für das gesamte Fahrzeug sowie fast die komplette Motorenpalette dieser Generation – von den klassischen Saugmotoren über die legendären 1.8T und TDI-Aggregate (inkl. Pumpe-Düse) bis hin zu den laufruhigen V6-Motoren.

Unterstützte Motorkennbuchstaben (MKB):

Der Leitfaden enthält Schaltpläne und Elektrik-Dokumentationen für:

• 4-Zylinder Benziner (inkl. Turbo): APT | ARG (1.8l 92 kW) || APU | ANB (1.8 Turbo 110 kW) || ANA (1.6l) || AHL | ARM* (1.6l) || AJL* (1.8 Turbo 132 kW)
• TDI Diesel (inkl. V6 & Pumpe-Düse): AFF (1.9l 55 kW) || AHU | AHH | 1Z (1.9l 66 kW) || AFN | AVG (1.9l 81 kW) || AJM (1.9l 85 kW Pumpe-Düse / PD) || AFB | AKN (2.5l V6 TDI 110 kW)
• V6 & High-Performance Benziner: APS | ARJ | APZ (2.4l V6) || APR | AQD (2.8l V6 142 kW) || AGB* (2.7l Biturbo im Audi S4) || ASJ* (2.7l Biturbo im Audi RS4)

Technische Daten & Artikeldetails

• Produktart: Originaler Werkstatt-Reparaturleitfaden (Kein Nachdruck / keine Kopie!)
• Fahrzeugmodell: Audi A4 B5 (Limousine & Avant / Kombi) – Facelift ab 07/1999
• Laufzeit: Gültig ab 07/1999 für die Modelljahre 2000 und 2001
• Format / Umfang: DIN A4 im originalen Audi-Ringordner, Buchblockstärke ca. 2 cm, illustriert
• Sprache: Deutsch
• Zustand: Originalausgabe aus Werkstattauflösung, Erhaltung gut, gebrauchter Zustand, absolut vollständig lesbar und sofort einsatzbereit.

Inhalt & Dokumentierte Kapitel

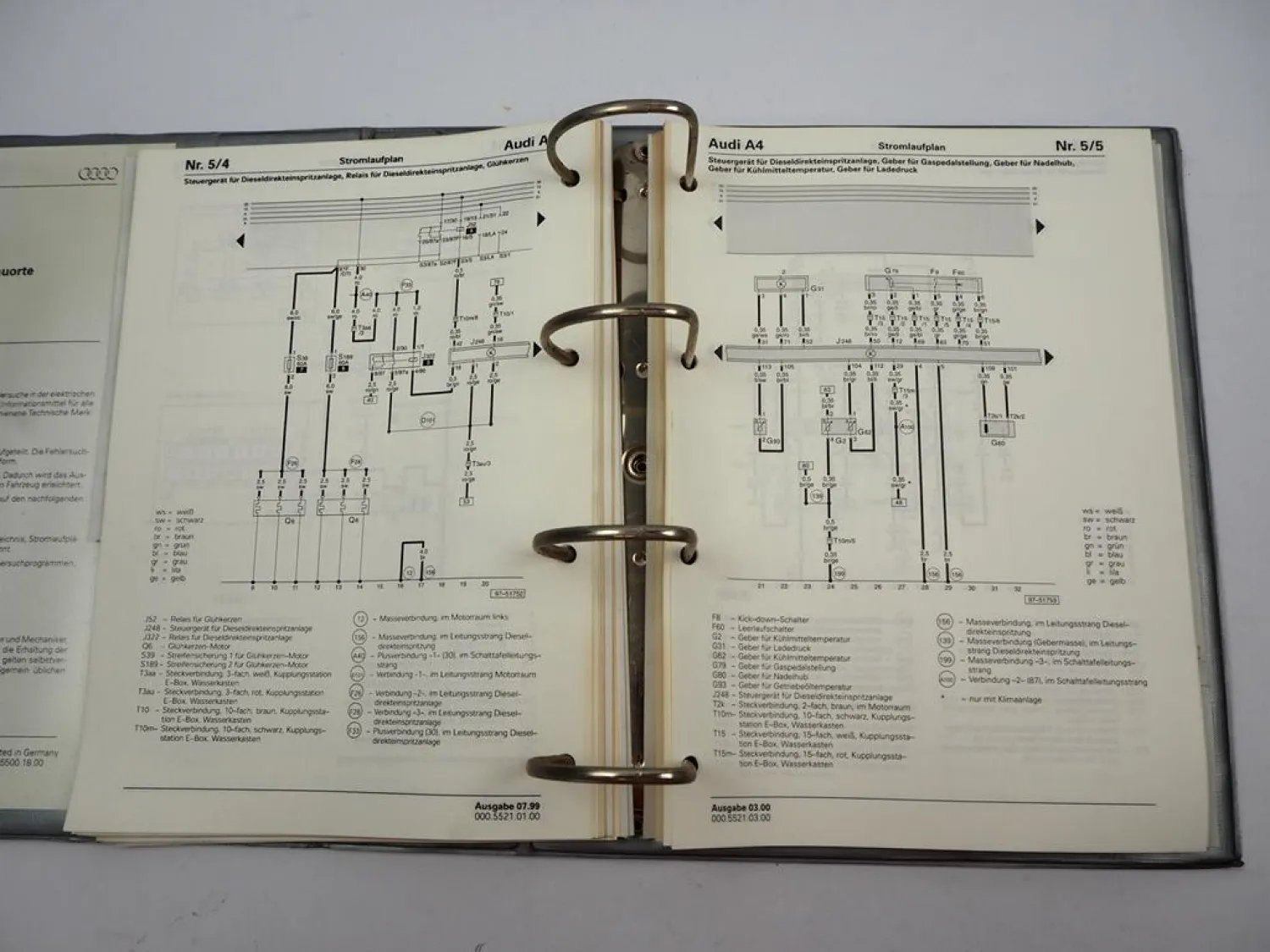

• Systematische Stromlaufpläne: Vollständige elektrische Schaltpläne und Verkabelungsdiagramme aller Fahrzeugkomponenten, Steuergeräte, Getriebevarianten und Komfortsysteme.

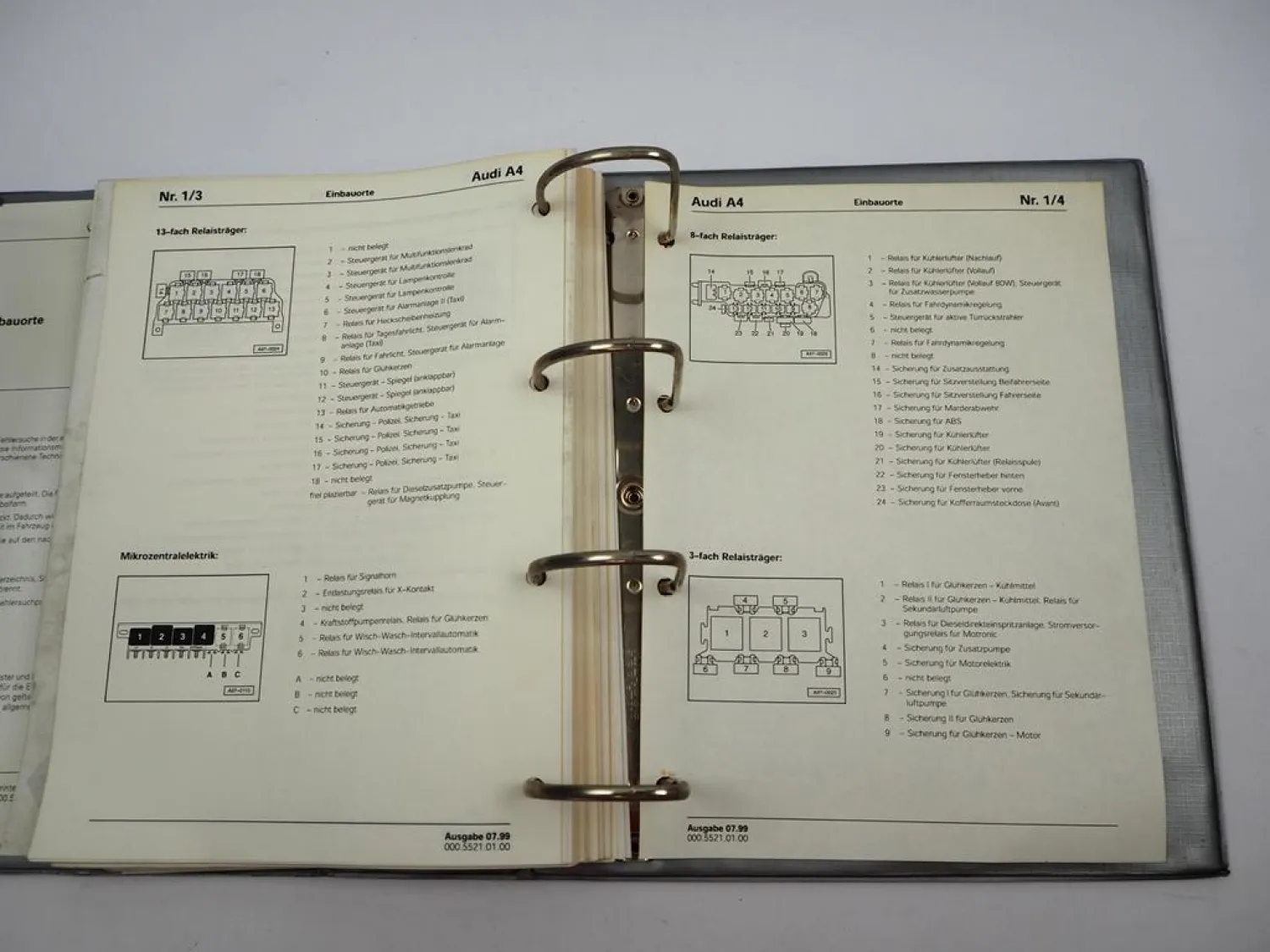

• Präzise Einbauorte: Übersichtskarten und Diagramme zur exakten physischen Lage von Steuergeräten, Relaisplätzen (Zentralelektrik), Massepunkten, Sicherungen und Steckverbindungen im gesamten Fahrzeug.
• Strukturierter Aufbau: Inklusive Inhaltsverzeichnis sowie ausführlichen Erläuterungen zum korrekten Lesen und Verstehen der originalen Audi-Schaltpläne.

Wichtige Herstellerhinweise zum Inhalt: Das Kapitel Fehlersuchprogramme fehlt in diesem Band und findet sich herstellerseitig in einem separaten Ordner. Einige wenige Stromlaufpläne (mit einem * gekennzeichnet, wie z.B. ARM, AGB, ASJ, AJL) sind in diesem Band nicht separat abgedruckt, da sie mit dem Modelljahr 1995 bzw. 1998 identisch sind. Hierzu sind laut Audi die entsprechenden Vorläufer-Ordner zu verwenden.

Sichern Sie sich dieses originale Stück Audi-Werkstattgeschichte! Perfekt für A4-Besitzer, freie Werkstätten und Sammler, um knifflige Elektrikfehler am 1.8T, den V6-Aggregaten oder den robusten TDIs fachgerecht und werterhaltend zu lösen.
