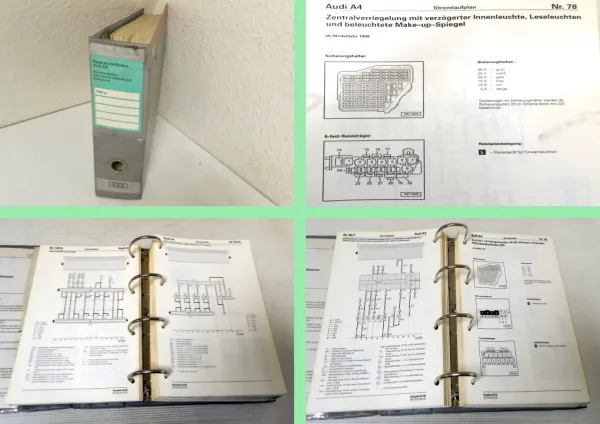

Werkstatthandbuch Audi A4 B5 Stromlaufpläne Schaltpläne Elektrik 1998 1999

Original Audi A4 (Typ B5) Reparaturleitfaden „Elektrische Anlage / Stromlaufpläne“ Modelljahre 1998 & 1999

Originaler Audi Werkstatt-Ordner mit den vollständigen Stromlaufplänen und Einbauorten für den Audi A4 B5 (Modelle vor Facelift / Zwischenmodell). Ein unschätzbares Profi-Originaldokument aus einer echten Kfz-Werkstattauflösung – unverzichtbar für alle Elektrik-, Diagnose- und Restaurierungsarbeiten am B5.

Dieser umfassende Original-Sammelordner der Audi AG deckt die gesamte Bordelektrik des Audi A4 B5 ab August 1997 für die Modelljahre 1998 und 1999 ab. Er enthält detaillierte Verkabelungsdiagramme, Kabelbäume und Relaisplatzbelegungen für das gesamte Fahrzeug sowie fast die komplette Motorenpalette dieser Generation – von den klassischen Saugmotoren über die legendären 1.8T und TDI-Aggregate bis hin zu den laufruhigen V6-Motoren und den ersten Biturbo-Modellen.

Unterstützte Motorkennbuchstaben (MKB):

Der Leitfaden enthält Schaltpläne und Elektrik-Dokumentationen für folgende Triebwerke:

• 4-Zylinder Benziner (inkl. Turbo): AHL (1.6l 74 kW) || ADR (1.8l 92 kW) || AEB (1.8 Turbo 110 kW) || AJL (1.8 Turbo 132 kW)
• TDI Diesel (inkl. V6-TDI): AFF (1.9l 55 kW) || AHU | AHH | 1Z (1.9l 66 kW) || AFN (1.9l 81 kW) || AFB | AKN (2.5l V6 TDI 110 kW)
• V6 & High-Performance Benziner: AJG (2.4l V6 120 kW) || AGA | ALF (2.4l V6 121 kW) || ACK | ALG (2.8l V6 142 kW) || AGB (2.7l Biturbo 195 kW im Audi S4) || ASJ (2.7l Biturbo 195 kW / ab MJ 2000 im Audi RS4)

Technische Daten & Artikeldetails

• Produktart: Originaler Werkstatt-Reparaturleitfaden (Kein Nachdruck / keine Kopie!)
• Fahrzeugmodell: Audi A4 B5 / S4 B5 / RS4 B5 (Limousine & Avant / Kombi)
• Laufzeit: Gültig ab 08/1997 für die Modelljahre 1998 und 1999
• Format / Umfang: DIN A4 im originalen Audi-Ringordner, hunderte Seiten
• Sprache: Deutsch
• Zustand: Originalausgabe aus Werkstattauflösung, Erhaltung gut, gebrauchter Zustand mit authentischer Werkstatt-Patina, absolut vollständig lesbar und sofort einsatzbereit.

Inhalt & Dokumentierte Kapitel

• 109 Systematische Stromlaufpläne: Vollständige elektrische Schaltpläne und Verkabelungsdiagramme aller Fahrzeugkomponenten, Steuergeräte, Getriebevarianten und Komfortsysteme.Präzise Einbauorte: Übersichtskarten und Diagramme zur exakten physischen Lage von Steuergeräten, Relaisplätzen (Zentralelektrik), Massepunkten, Sicherungen und Steckverbindungen im gesamten Fahrzeug.
• Strukturierter Aufbau: Inklusive ausführlichen Erläuterungen und Legenden zum korrekten Lesen und Verstehen der originalen Audi-Schaltpläne.

Wichtige Herstellerhinweise: Das Kapitel Fehlersuchprogramme fehlt in diesem Band und ist herstellerseitig für diesen spezifischen Ordner nicht vorgesehen. Einige wenige Stromlaufpläne (z.B. ABS 5.3 Quattro, Einparkhilfe, Lüftersteuerung für den 1.9 TDI u.a.) sind mit den Schaltplänen im Ordner „Audi A4 ab MJ 1995“ identisch. Für diese Systeme sowie für die Fehlersuchprogramme ist laut Audi das zusätzliche Handbuch ab Modelljahr 1995 zu verwenden.

Sichern Sie sich dieses originale Stück Audi-Werkstattgeschichte! Perfekt für A4-Besitzer, freie Werkstätten und Sammler, um knifflige Elektrikfehler am 1.8T, den V6-Aggregaten, den TDIs oder dem S4/RS4 Biturbo fachgerecht und werterhaltend zu lösen.
