Mercedes-Benz S-Klasse W140 Motoren Schulungsunterlage - M104 M119 M120 1/1991

Originale Mercedes-Benz Schulungsunterlage / Auszug aus der Einführunsschrift (01.1991) für die Motoren der S-Klasse (Baureihe W140). Behandelt die Triebwerke der Modelle 300 SE/SEL 3.2, 400 SE/SEL, 500 SE/SEL und 600 SE/SEL V12. Ca. 1,5 cm Buchblockstärke im DIN A4 Format (im Hefter). Bietet detaillierte Funktionsbeschreibungen, Bauteilgrafiken, Einstellwerte und Reparaturhinweise für die Motorentypen M104, M119 und M120 V12.

Dieses originale Mercedes-Benz Service-Handbuch aus dem Januar 1991 wurde als lehrgangsbegleitende Schulungsunterlage (Auszug aus der offiziellen Einführungsschrift) für das Werkstattpersonal gedruckt. Es konzentriert sich vollständig auf die hochkomplexen Triebwerke, die zur Markteinführung der legendären S-Klasse der Baureihe W140 zum Einsatz kamen.

Das Handbuch bietet tiefgreifende Funktionsbeschreibungen, Konstruktionsmerkmale, Einstelltabellen sowie vereinzelte kleinere Reparaturhinweise. Ein unverzichtbares und extrem detailliertes Nachschlagewerk für jeden Mechaniker, Restaurator und Besitzer der W140-Modelle mit Sechs-, Acht- oder Zwölfzylindermotor.

Wichtige Produktdaten auf einen Blick:

• Hersteller: Mercedes-Benz
• Thema: Schulungsunterlage / Werkstatt-Lehrgangsunterlage (Motorentechnik)

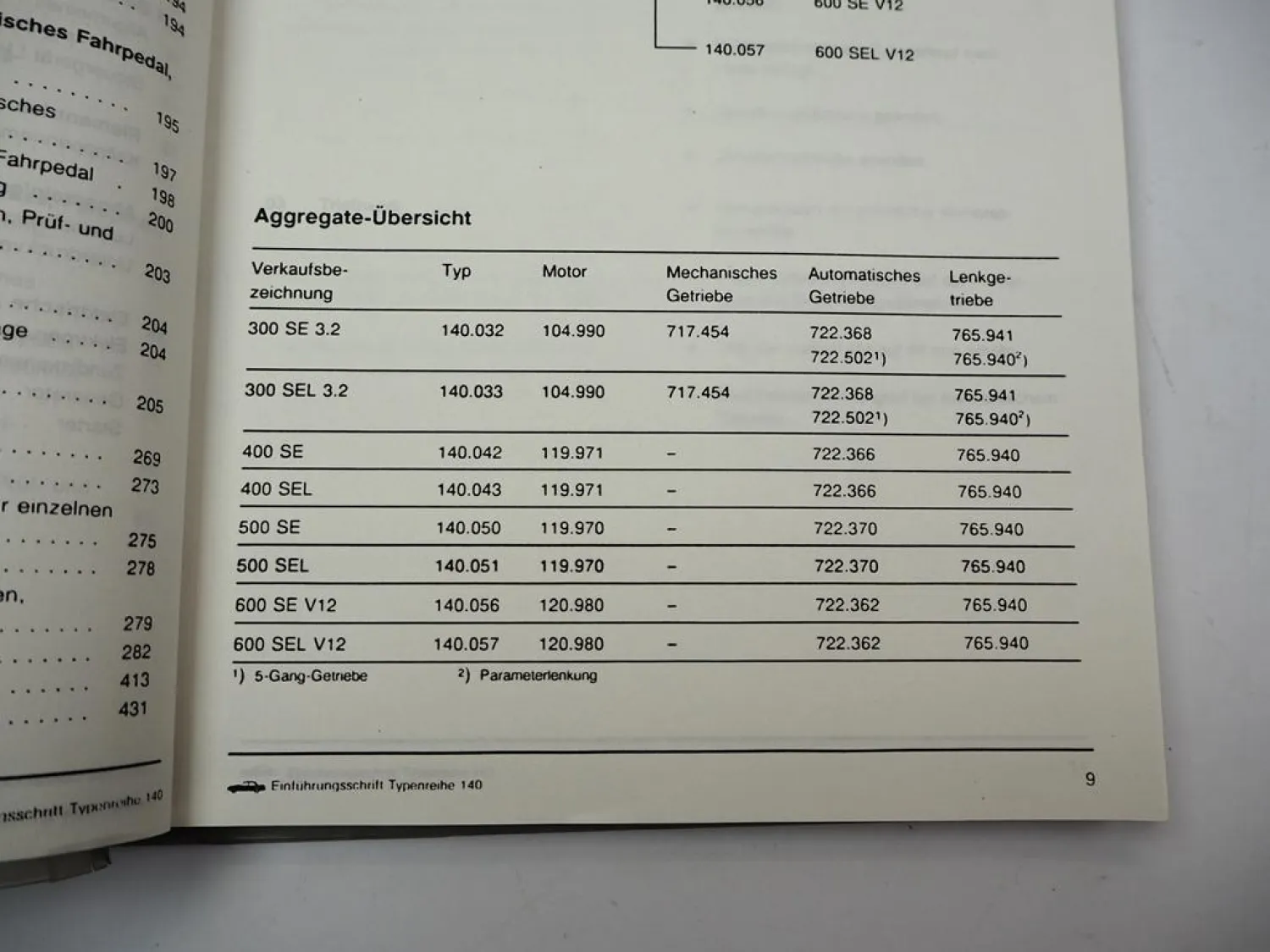

• Unterstützte Fahrzeugmodelle:
  • Mercedes-Benz 300 SE / 300 SEL 3.2
  • Mercedes-Benz 400 SE / 400 SEL
  • Mercedes-Benz 500 SE / 500 SEL
  • Mercedes-Benz 600 SE / 600 SEL V12
• Ausgabejahr: 01.1991 – Originale Erstausgabe
• Format & Umfang: DIN A4, im praktischen Hefter, mit einer Buchblockstärke von ca. 1,5 cm
• Illustrationen: Reich bebildert mit technischen Detailzeichnungen, Querschnitten und Systemdiagrammen
• Zustand: Originaler, gebrauchter Zustand aus einer Werkstattauflösung. Der Hefter ist einsatztypisch etwas verschmutzt, der innere Buchblock ist jedoch gut erhalten und vollkommen lesbar.

Detaillierte Kapitel- und Motorenübersicht:

Die Broschüre ist nach den einzelnen Motorentypen aufgeteilt:

• Motor 104.990 (3.2 Liter 6-Zylinder 24V): Aufbau des Zylinderkopfs, Funktionsweise der Motorentlüftung, technische Daten zu Kolben und Ventilen, Präzisierung der Steuerzeiten, detailliertes Funktionsschema der LH-Einspritzanlage, Aufbau der Motorlagerung sowie Funktion des Tempomats.

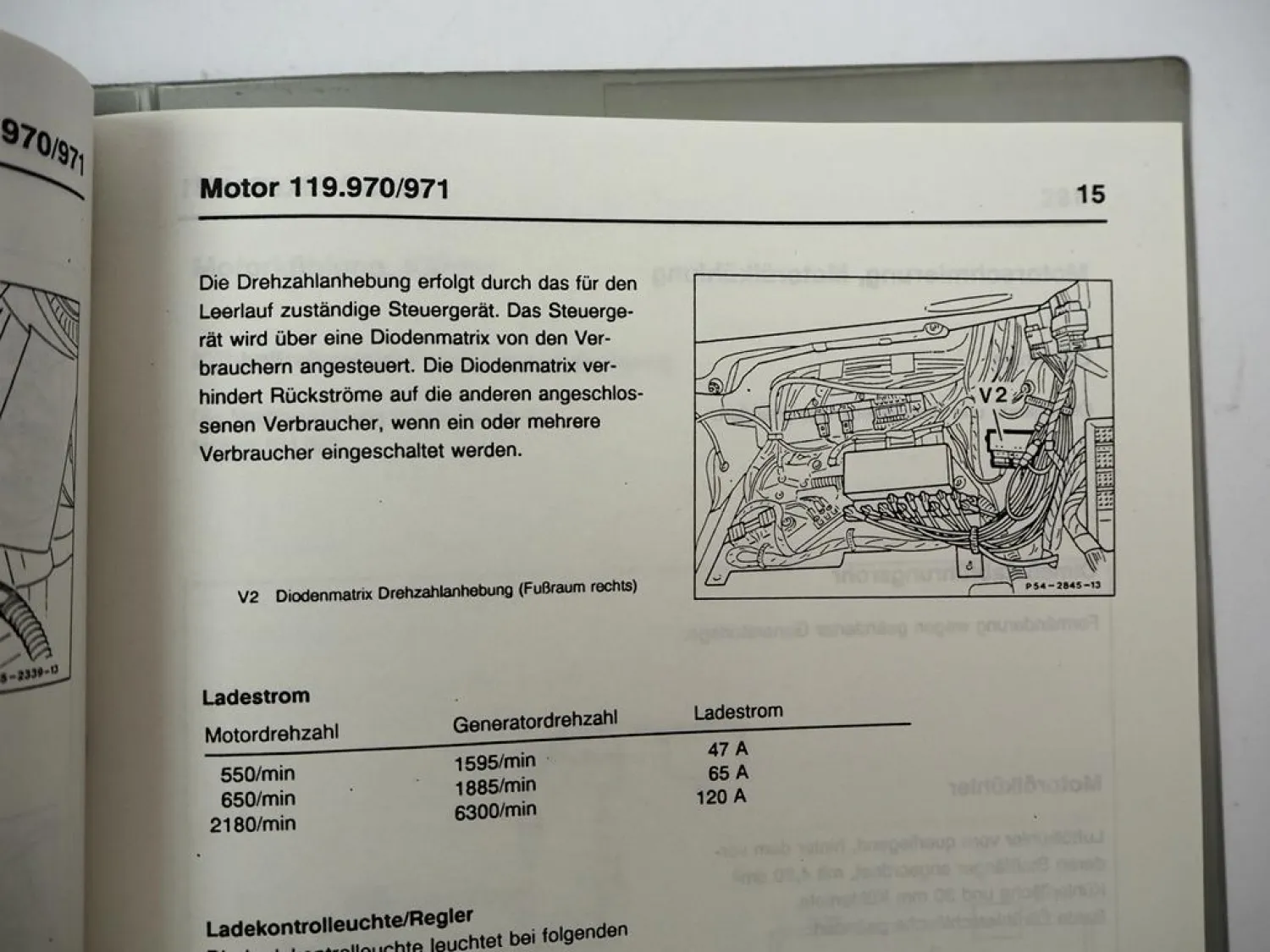

• Motor 119.970 / 119.971 (4.2 & 5.0 Liter V8): Konstruktionsmerkmale der Zylinderköpfe, Aufbau und Verlauf des komplexen Kettentriebs sowie Spezifikationen und Anschlusspläne zum LH-Einspritzsteuergerät.

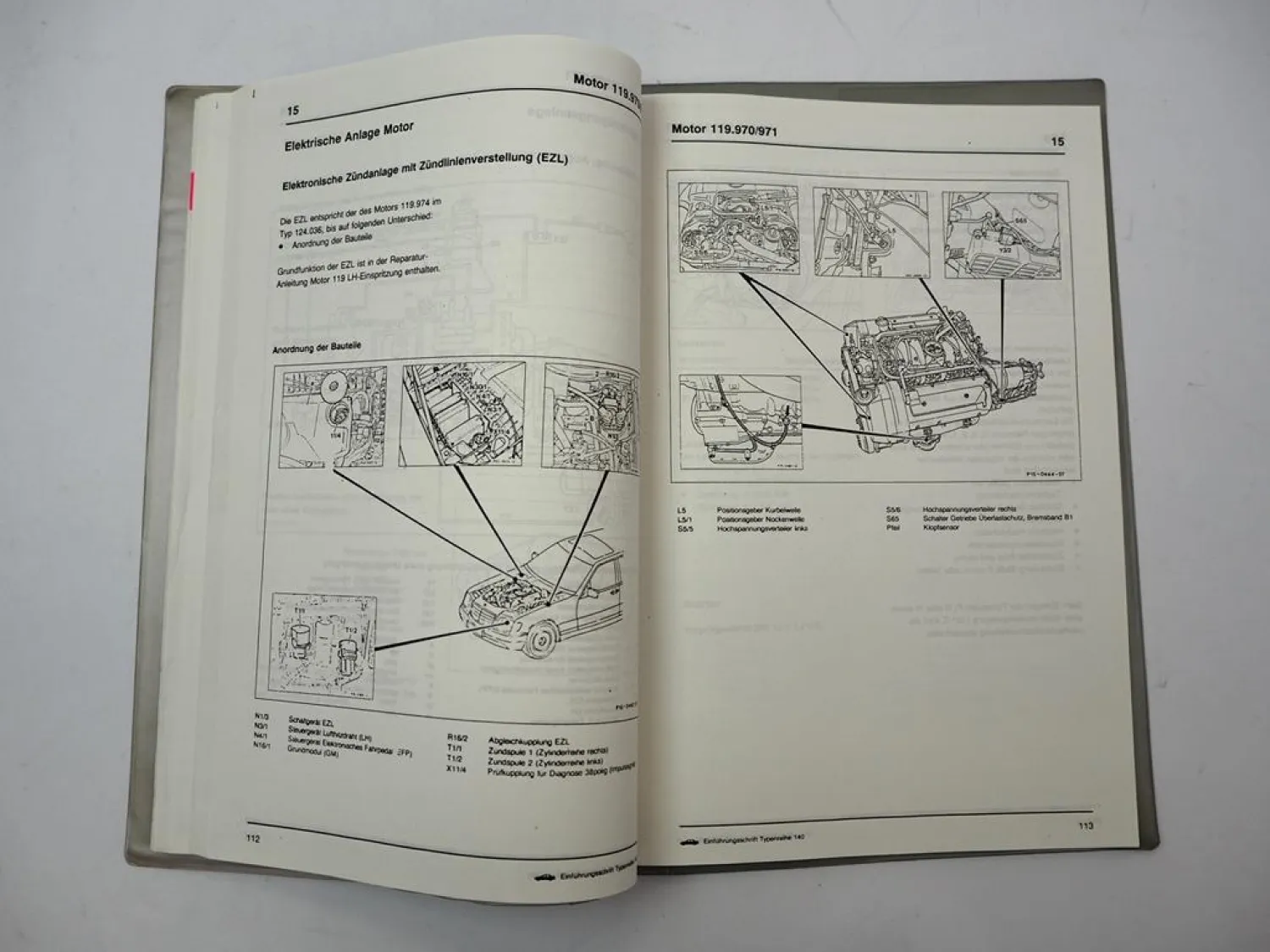

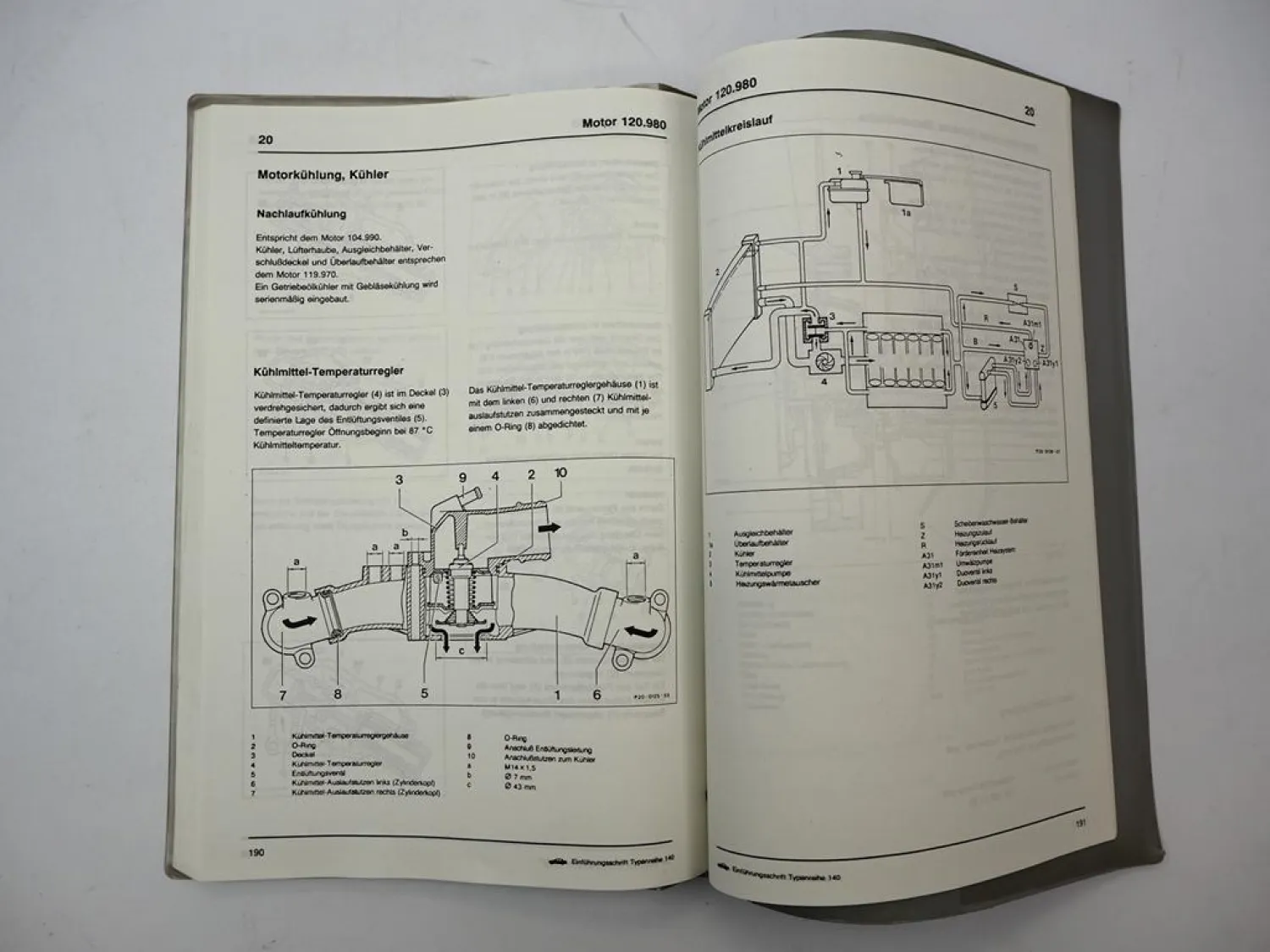

• Motor 120.980 (6.0 Liter V12-Zylinder): Umfassende Dokumentation des S-Klasse Top-Triebwerks. Behandelt die Motorentlüftung, Pleuel-Spezifikationen, Kettentrieb und Ventiltrieb. Enthält zudem wichtige LH-Einflussgrößen am Steuergerät, die exakte Anordnung aller Peripherie-Bauteile im Motorraum, den Verlauf des Keilrippenriemens, die Motorkühlung sowie die gesamte motorspezifische elektrische Anlage.
• Service-Anhänge: Übersicht aller benötigten herstellerspezifischen Sonderwerkzeuge sowie umfassende Tabellen für technische Daten.
