Werkstatthandbuch Mercedes 280S 450 SE SEL USA Typ 116 Klimaanlage Automatik

Original Mercedes-Benz Einführungsschrift: Klimatisierungsautomatik Typ 116 (USA-Modelle) – Stand 1976

Seltene originale Werkstatt-Dokumentation von 1976 für die US-Ausführungen der legendären S-Klasse Baureihe 116.

Diese originale Einführungsschrift für den Werkstatt-Kundendienst ist ein hochspezialisiertes Service-Handbuch und ein gesuchtes Sammlerstück für Besitzer und Restauratoren von Mercedes-Benz W116 Klassikern. Das Handbuch widmet sich exklusiv der komplexen Klimatisierungsautomatik mit automatischer Temperaturregelung, die ab dem Modelljahr 1976 serienmäßig in die USA-Fahrzeuge der Typen 280 S und 450 SE / SEL integriert wurde.

Details zum Handbuch:

• Fahrzeugmodelle (Baureihe W116 USA-Versionen):
  • Mercedes-Benz 280 S (Typ 116.020)
  • Mercedes-Benz 450 SE (Typ 116.032)
  • Mercedes-Benz 450 SEL (Typ 116.033)
• Themenschwerpunkt: Klimatisierungsautomatik mit automatischer Temperaturregelung (Modelljahr 1976)
• Umfang: ca. 100 Seiten
• Format: DIN A4
• Herausgeber: Mercedes-Benz AG (Original-Ausgabe von 1976)
• Zustand: Originale Ausgabe in guter Erhaltung mit leichten, altersbedingten Gebrauchsspuren.
• Sprache: Deutsch

Inhaltsverzeichnis / Behandelte Themenschwerpunkte:

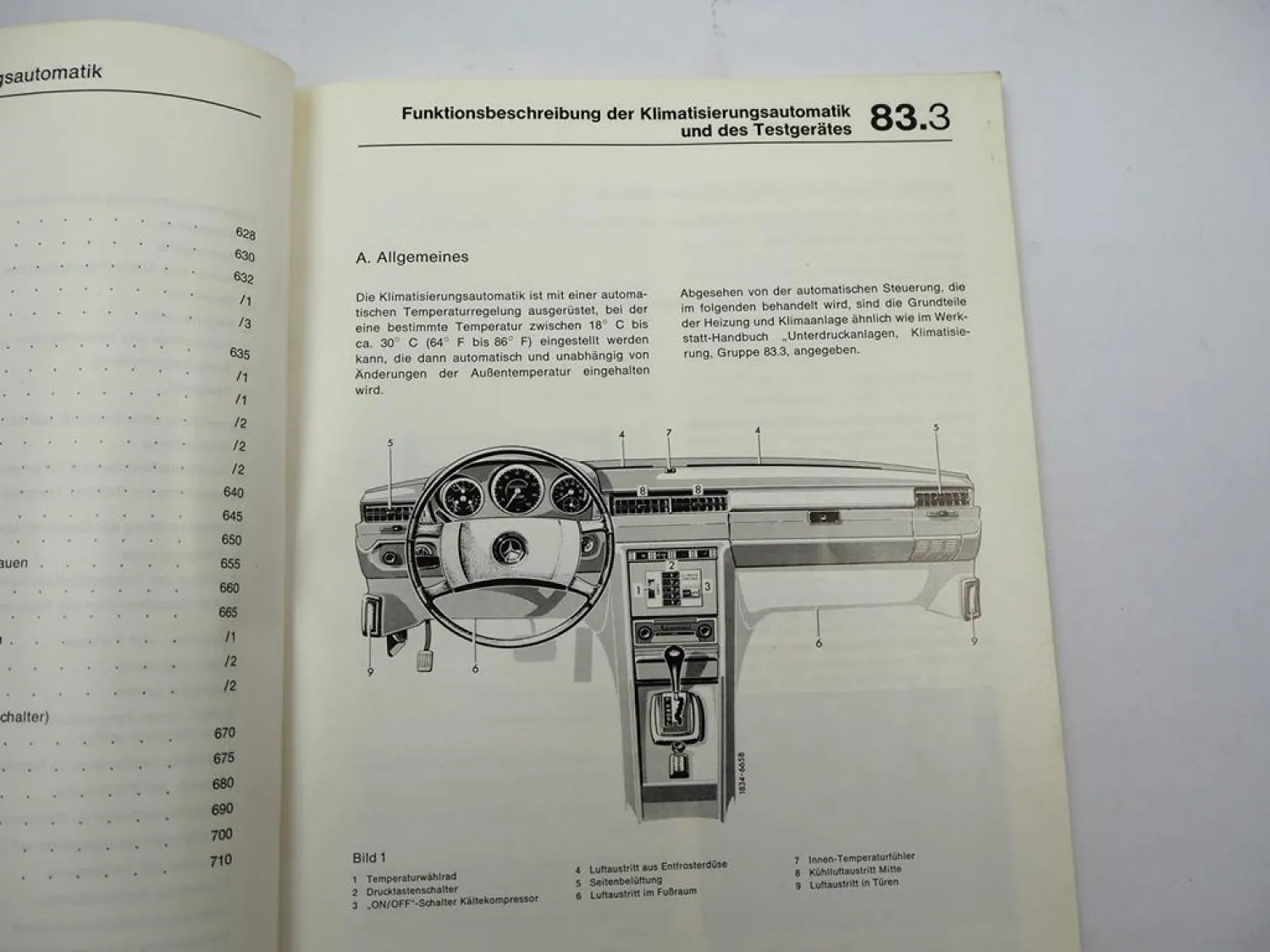

• Funktion & Steuerung: Detaillierte Erklärung der Funktionsweise der automatischen Temperaturregelung sowie der Luftstromsteuerung für den US-Markt.
• Systemaufbau: Übersicht über alle mechanischen, elektrischen und vakuumgesteuerten Komponenten der Automatik im Fahrzeug-Innenraum und Motorraum.

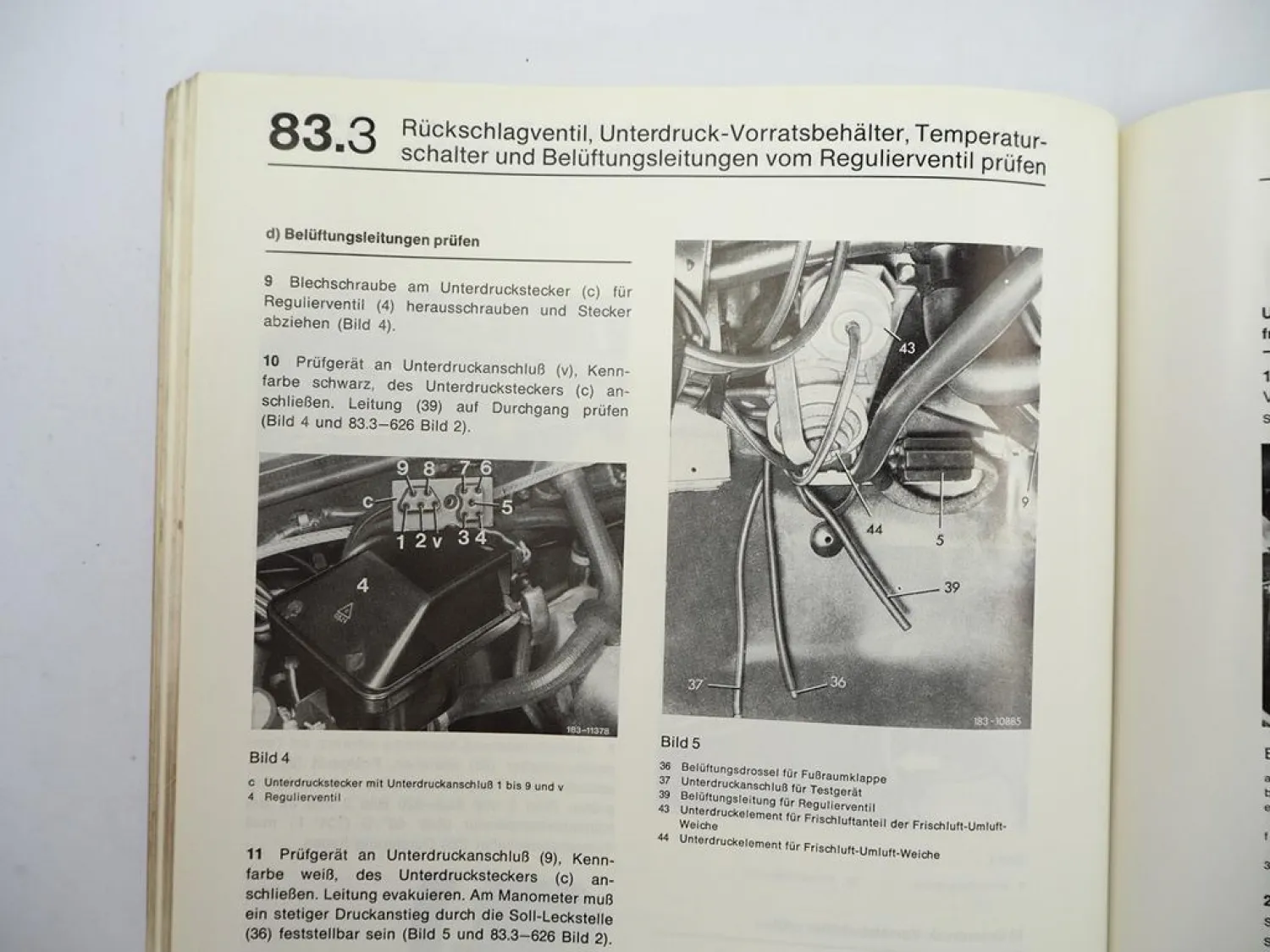

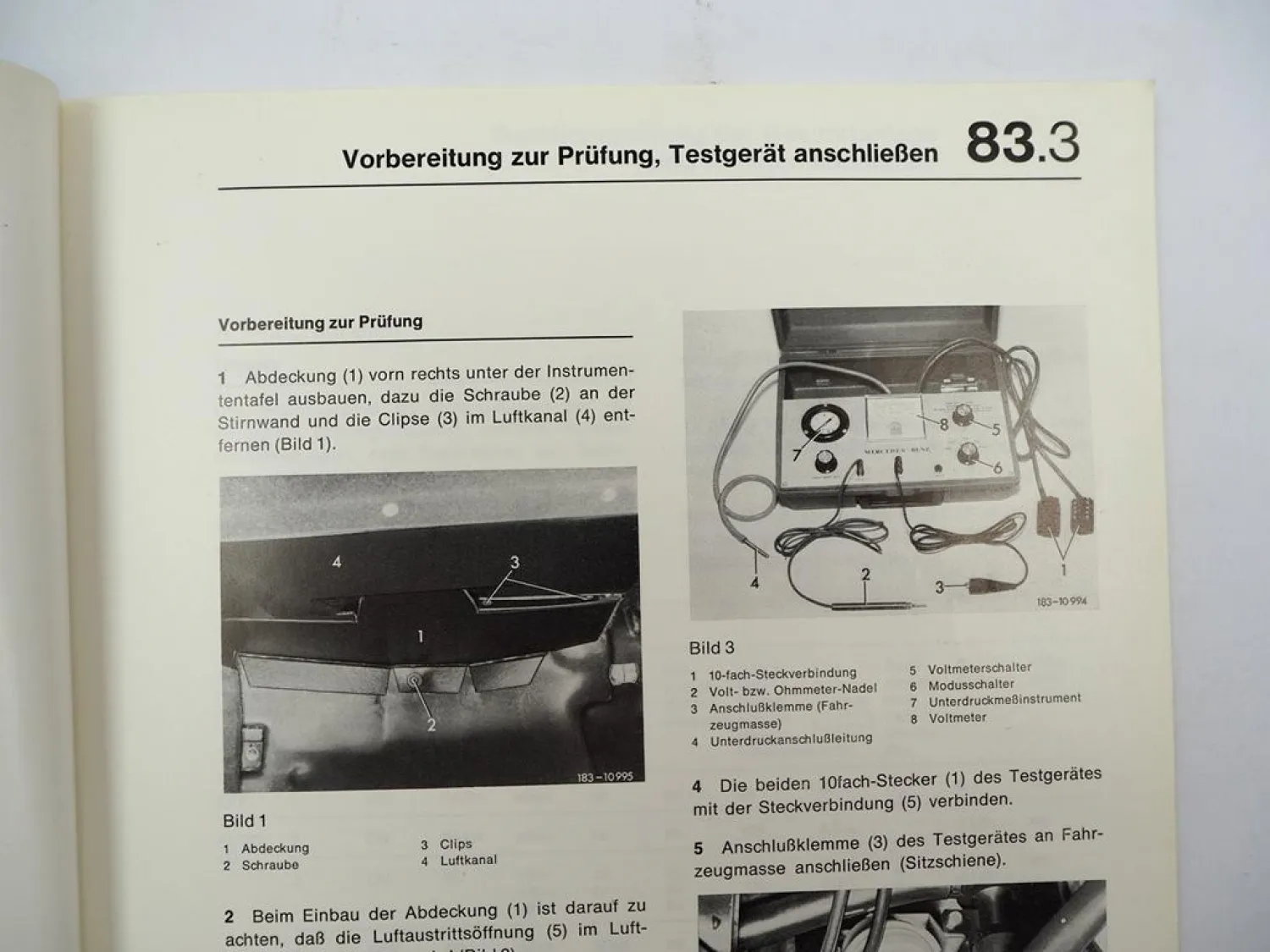

• Prüfung & Diagnose: Systematische Prüfanleitungen zur Fehlersuche an Sensoren, Stellmotoren, Relais und Steuergeräten.Montagearbeiten: Schritt-für-Schritt-Anleitungen für den fachgerechten Aus- und Einbau der spezifischen Bedienelemente und Steuerkomponenten.

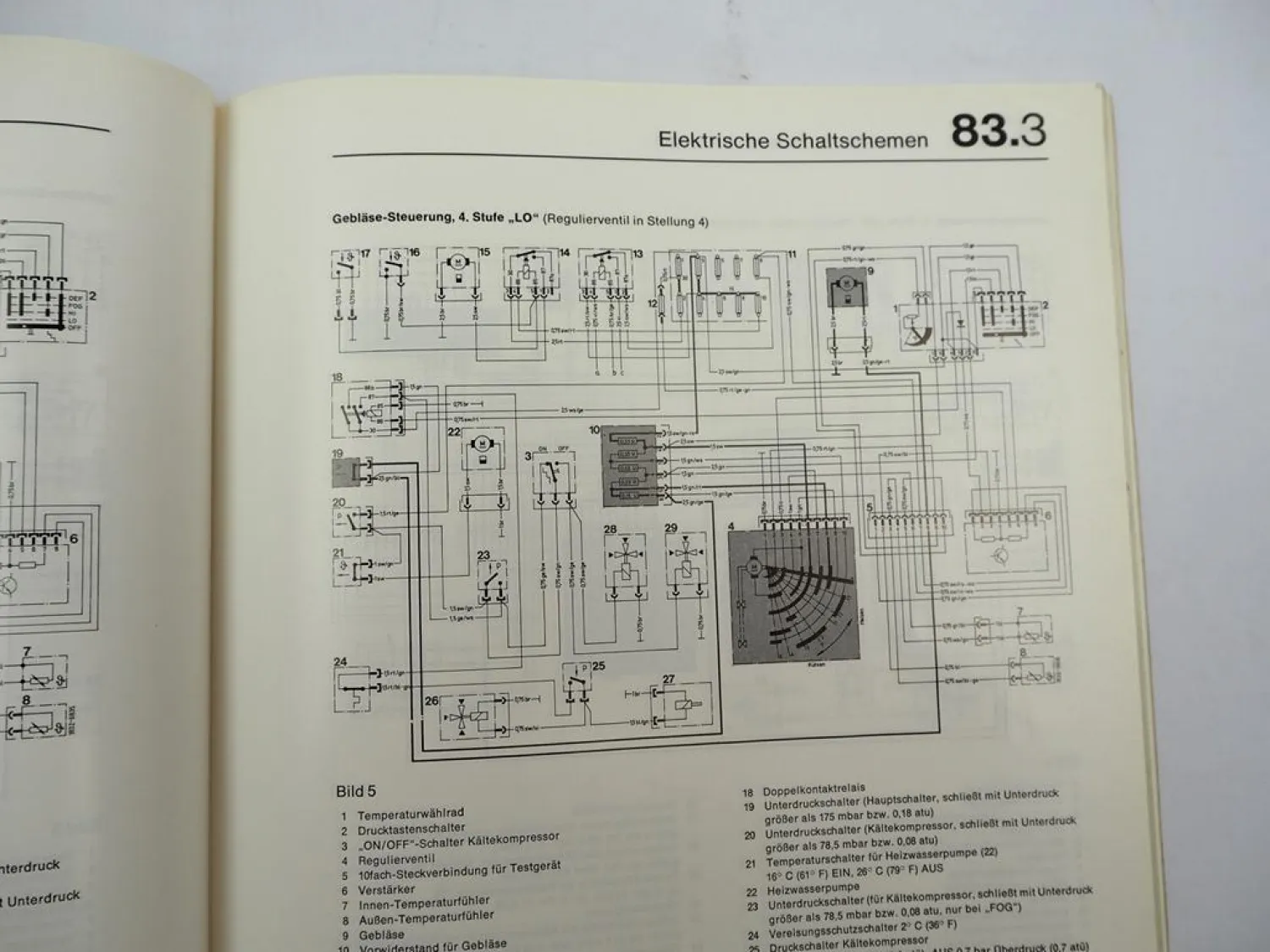

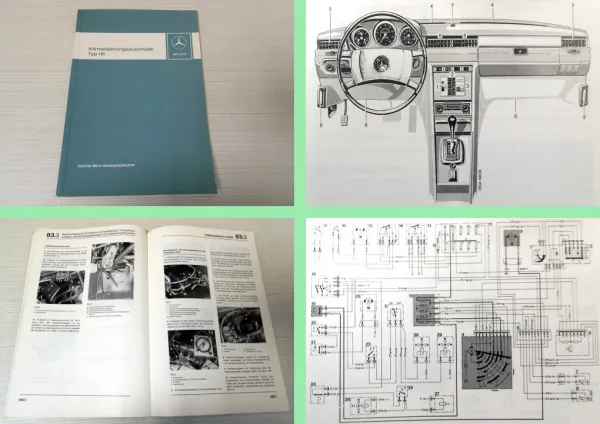

• Pläne & Anhänge: Reich bebilderte Arbeitsschritte inklusive der essenziellen elektrischen Schaltpläne und Vakuum-Funktionsschemata für das System.

Wichtiger technischer Hinweis zum Inhalt: Dieses Handbuch behandelt die Steuerung, Elektronik und den mechanischen Aufbau der Automatik. Nicht beschrieben sind Arbeiten, die den rein kältetechnischen Kreislauf betreffen (wie z. B. Kältekompressor, Expansionsventil oder Kondensator).

Warum dieses Dokument für W116-Besitzer so wertvoll ist: Die US-Klimatisierungsautomatik der 70er Jahre gilt aufgrund ihrer Kombination aus Elektrik und Unterdrucksteuerung (Vakuum) als technisch sehr anspruchsvoll. Da US-Reimporte der Typen 280S und 450SE/SEL heute auch in Europa sehr beliebt sind, stehen Werkstätten oft vor Rätseln. Dieses originale Handbuch bietet die exakten Prüfschritte und Schaltpläne aus erster Hand, die in normalen, europäischen Reparaturbüchern vollständig fehlen.
