Original Mercedes-Benz Einführungsschrift: 190 E 2.3-16 (W201) – Stand 1984

Absolute Rarität: Originale Service-Dokumentation für den legendären 16V-Klassiker Mercedes-Benz 190 E 2.3-16.

Diese originale Einführungsschrift für den Werkstatt-Kundendienst ist ein spezialisiertes Service-Handbuch und ein gesuchtes Sammlerstück. Das Werkstatthandbuch befasst sich exklusiv mit dem Hochleistungsmodell der Baureihe W201 (dem berühmten „Baby-Benz“ 16V). Auf 174 Seiten werden detailliert alle technischen Besonderheiten, Konstruktionsmerkmale und Einstellwerte erläutert, die von den Standardmodellen der Typenreihe 201.02 abweichen.

Details zum Handbuch:

• Fahrzeugmodell: Mercedes-Benz 190 E 2.3-16 (Typ 201.034 / W201)
• Behandelter Motorentyp: M 102.983 (2.3L 16V mit Cosworth-Zylinderkopf)
• Verbautes Getriebe: Mechanisches 5-Gang Getriebe GL 275 E (Getrag-Sportgetriebe)
• Umfang: 174 Seiten im Format DIN A4, bebildert und illustriert mit originalen Explosionszeichnungen, Grafiken und Tabellen
• Sprache: Deutsch
• Ausgabe: 07/1984
• Zustand: Originalausgabe mit deutlichen Gebrauchsspuren, Seiten teils wellig und fleckig durch Wasserschaden, aber nichts verklebt und alles gut lesbar

Inhaltsverzeichnis / Behandelte Themenschwerpunkte:

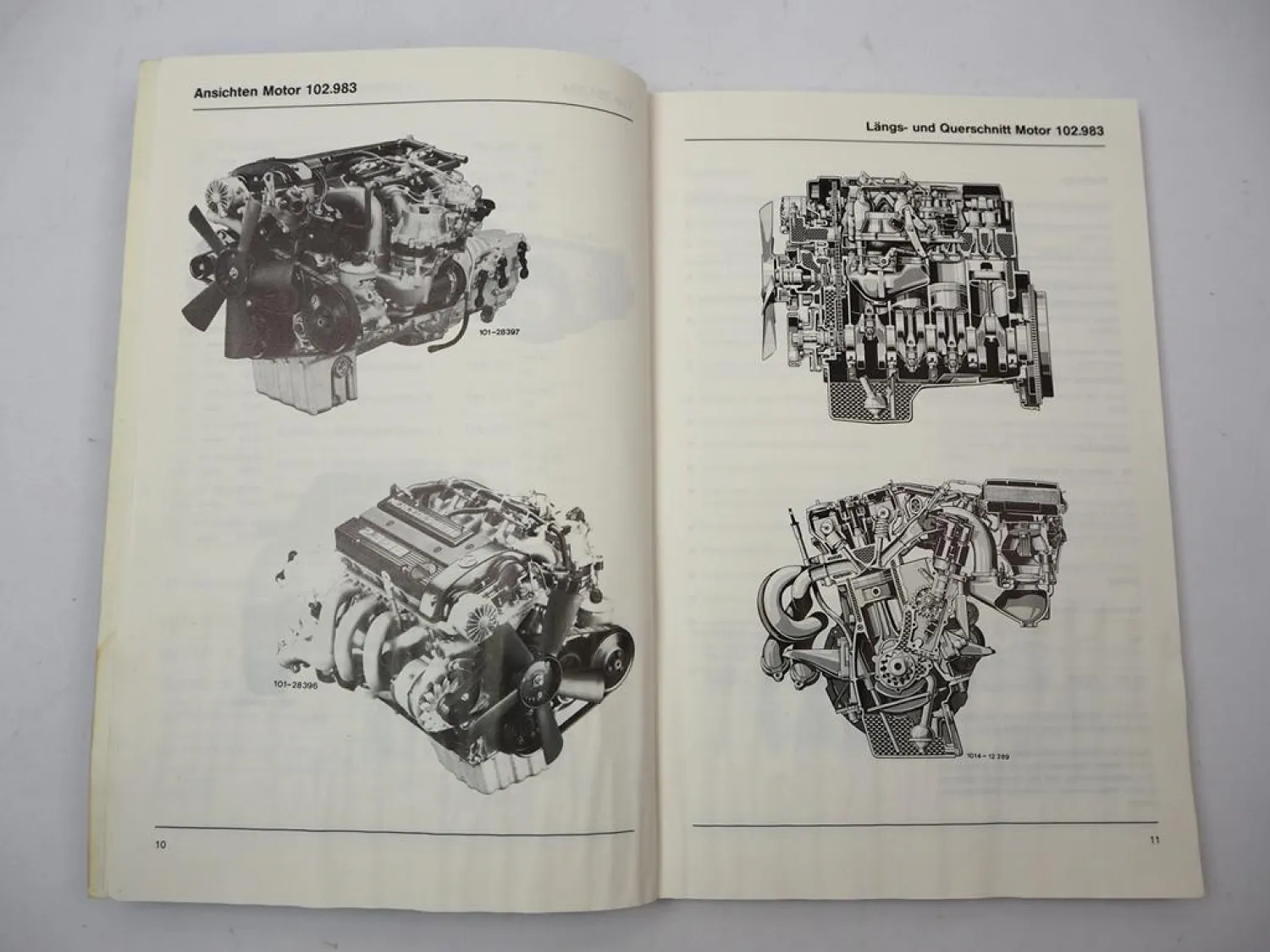

• Übersichten: Detaillierte Fahrzeugansichten des Typs 201.034, markante Motorenansichten des 102.983 sowie eine kompakte Zusammenfassung der wichtigsten Modellneuerungen.

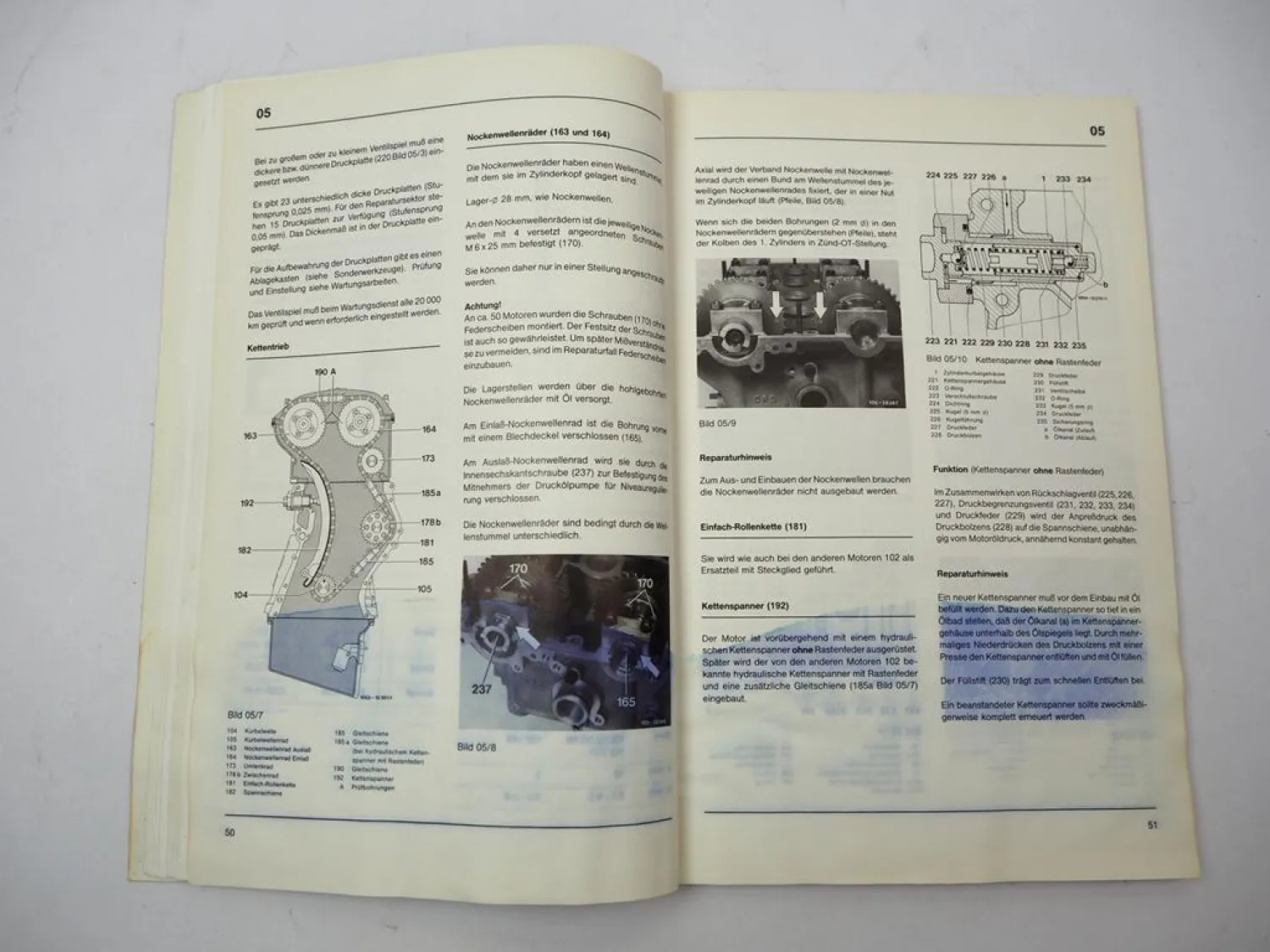

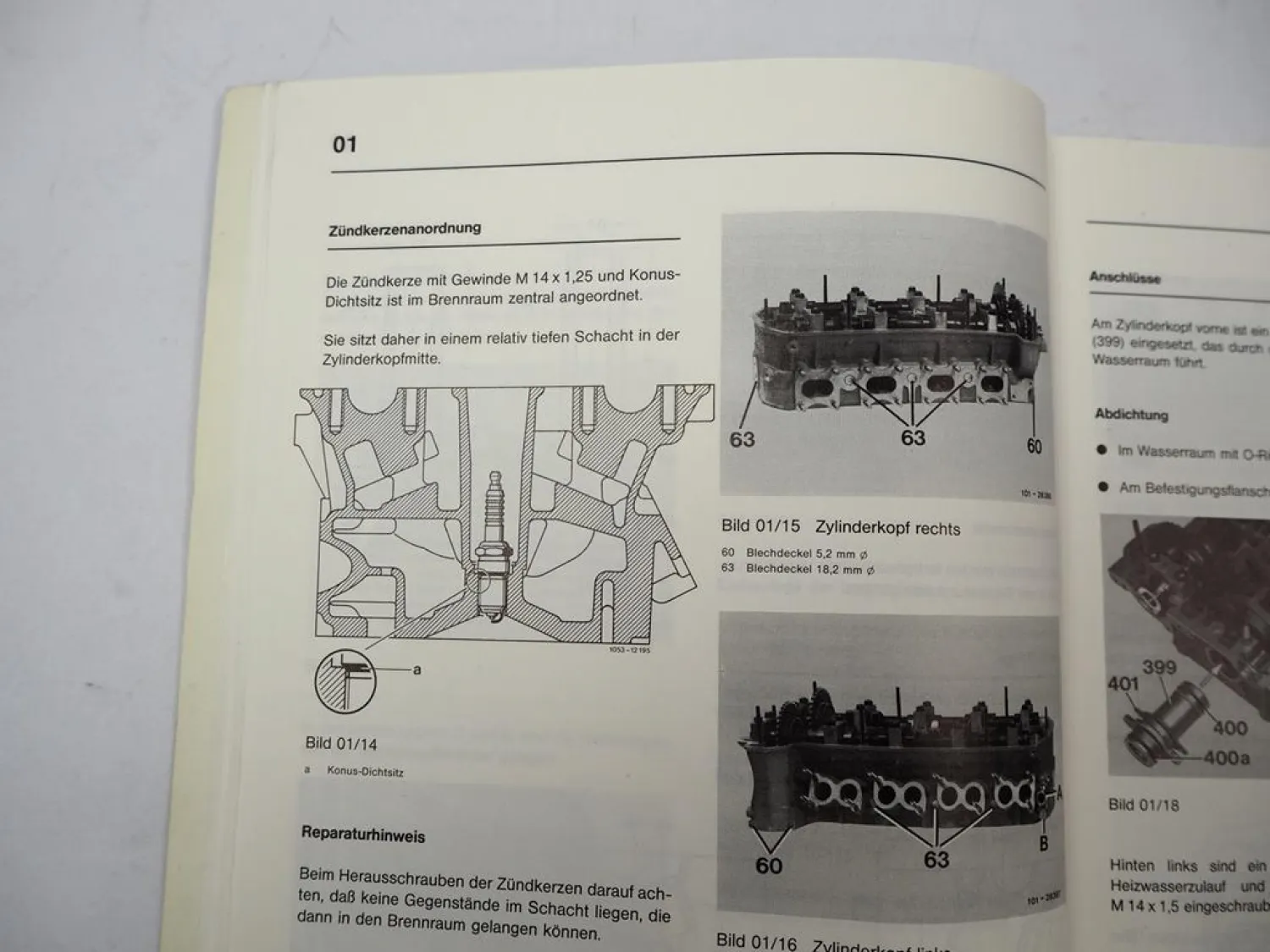

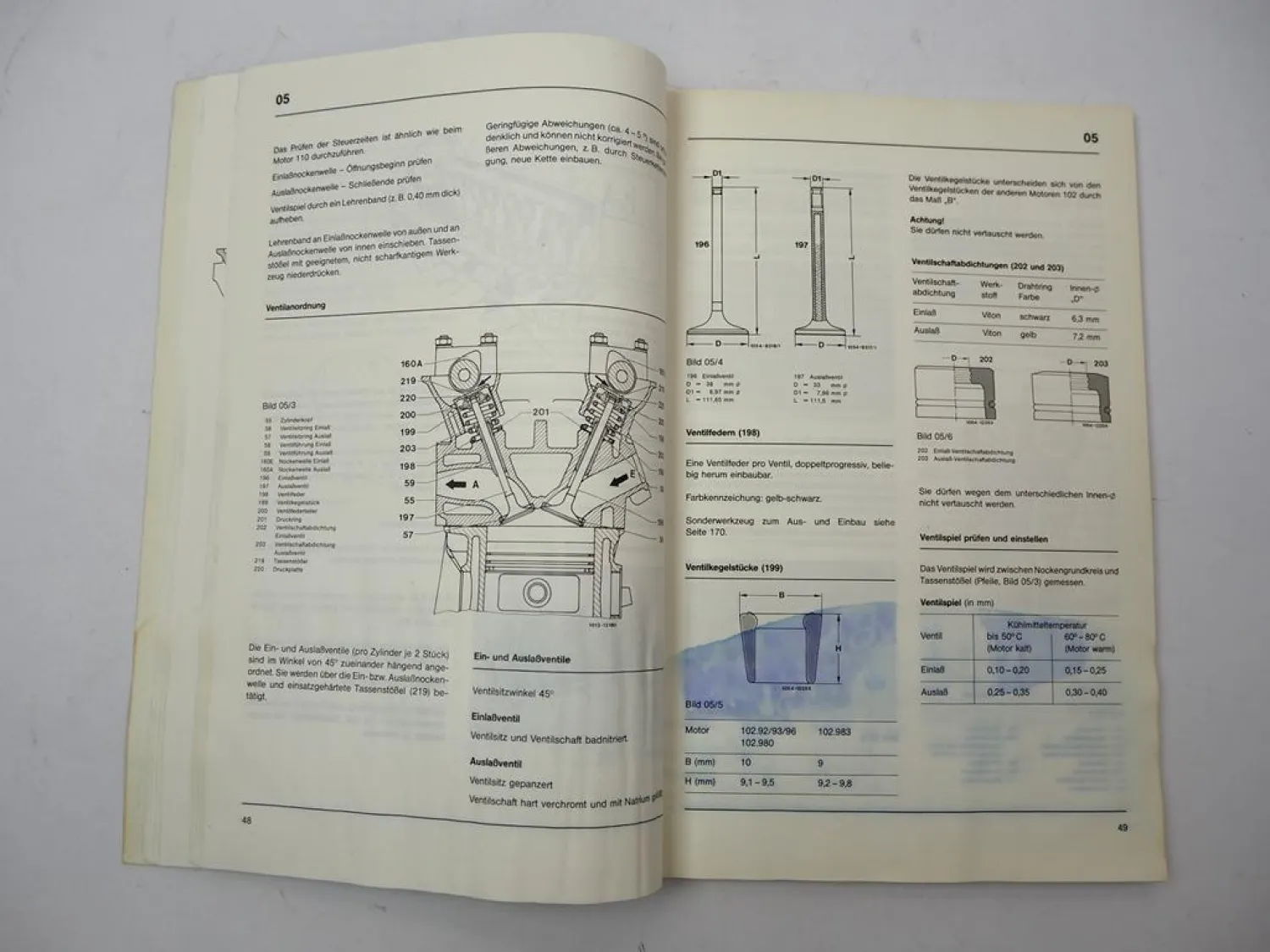

• Motor-Mechanik: Vertiefende Kapitel zum spezifischen Zylinderkurbelgehäuse, dem charakteristischen 16V-Zylinderkopf sowie der Motorentlüftung.
• Motor-Peripherie: Technische Leitfäden zur elektrischen Anlage des Motors und dem modifizierten System der Motorschmierung.
• Kraftübertragung: Servicehinweise, Wartung und Einstellungen für das mechanische Getrag 5-Gang-Sportgetriebe (GL 275 E).
• Fahrwerk & Sicherheit: Anpassungen und Prüfschritte an der verstärkten Bremsanlage des 16V-Modells.
• Elektrik & Komfort: Spezifische elektrische Anlage für den Aufbau, inklusive Schaltplan-Details für Radio und Deckenleuchte.
• Service-Daten: Zusammenfassung der exakt vorgeschriebenen Wartungsarbeiten, umfassende technische Daten sowie das offizielle Verzeichnis der benötigten Mercedes-Benz Sonderwerkzeuge.
• Hinweis laut Hersteller: Alle hier nicht explizit aufgeführten, standardmäßigen Reparaturarbeiten und Einstellwerte sind den allgemeinen Unterlagen der Typenreihe 201.02 zu entnehmen.
