Werkstatthandbuch VW Passat B4 Typ 3A 35i 1994 - 1996 Stromlaufpläne Elektrik

Original VW Passat B4 (Typ 3A) Reparaturleitfaden „Elektrische Anlage / Stromlaufpläne“ Modelljahre 1994 – 1996

Originaler Volkswagen Werkstatt-Ordner mit den vollständigen Stromlaufplänen, Einbauorten und Fehlersuchprogrammen für den VW Passat B4 (Facelift, Typ 3A / 35i). Ein unschätzbares Profi-Originaldokument aus einer echten Kfz-Werkstattauflösung für alle Elektrik- und Restaurierungsarbeiten.

Dieser ca. 4,5 cm starke Original-Sammelordner der Volkswagen AG deckt die gesamte Bordelektrik des Passat B4 ab dem Produktionsstart im Oktober 1993 bis zum Modelljahr 1996 lückenlos ab. Die Ausgabe wurde fortlaufend mit offiziellen VW-Nachträgen aktualisiert. Sie enthält detaillierte Verkabelungsdiagramme, Kabelbäume und Relaisplatzbelegungen für die gesamte Motorenpalette der Generation – vom klassischen TDI über den seltenen 16V bis hin zu den legendären VR6-Triebwerken.

Unterstützte Motorkennbuchstaben (MKB):

Der Leitfaden enthält Schaltpläne und Elektrik-Dokumentationen für folgende Motoren:

• 1,6 Liter: AEK (74 kW) | AFT (74 kW)
• 1,8 Liter: AAM (55 kW) | ABS (66 kW) | ADZ (66 kW)
• 1,9 Liter Diesel (TD / TDI): AAZ (55 kW Turbodiesel) | 1Z (66 kW TDI) | AFN (81 kW TDI)
• 2,0 Liter (inkl. 16V): 2E (85 kW) | ADY (85 kW) | AGG (85 kW) | ABF (110 kW 16V)
• 2,8 & 2,9 Liter VR6: AAA (128 kW VR6) | ABV (135 kW VR6 Syncro / Allrad)

Technische Daten & Artikeldetails

• Produktart: Originaler Werkstatt-Reparaturleitfaden (Kein Nachdruck / keine Kopie!)

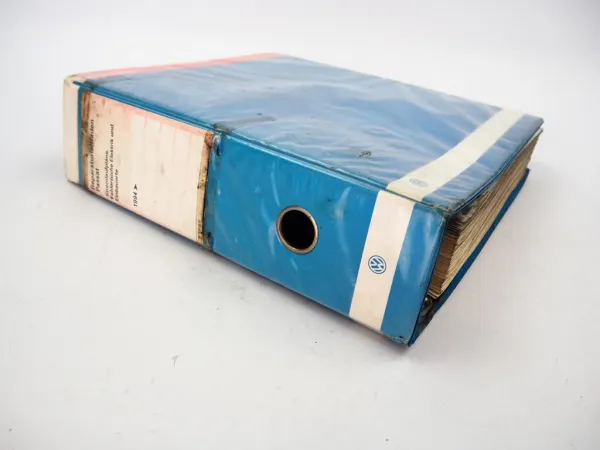

• Fahrzeugmodell: VW Passat B4 (Typ 3A / 35i) Limousine & Variant
• Modelljahre: Gültig ab 10/1993 für die Modelljahre 1994, 1995 und 1996
• Format / Umfang: DIN A4 im originalen VW-Ordner, Buchblockstärke ca. 4,5 cm (hunderte Seiten)
• Sprache: Deutsch
• Zustand: Originaler Werkstattgebrauch, teils fingerfleckig (authentische Patina), absolut sauber lesbar, vollständig und sofort einsatzbereit.

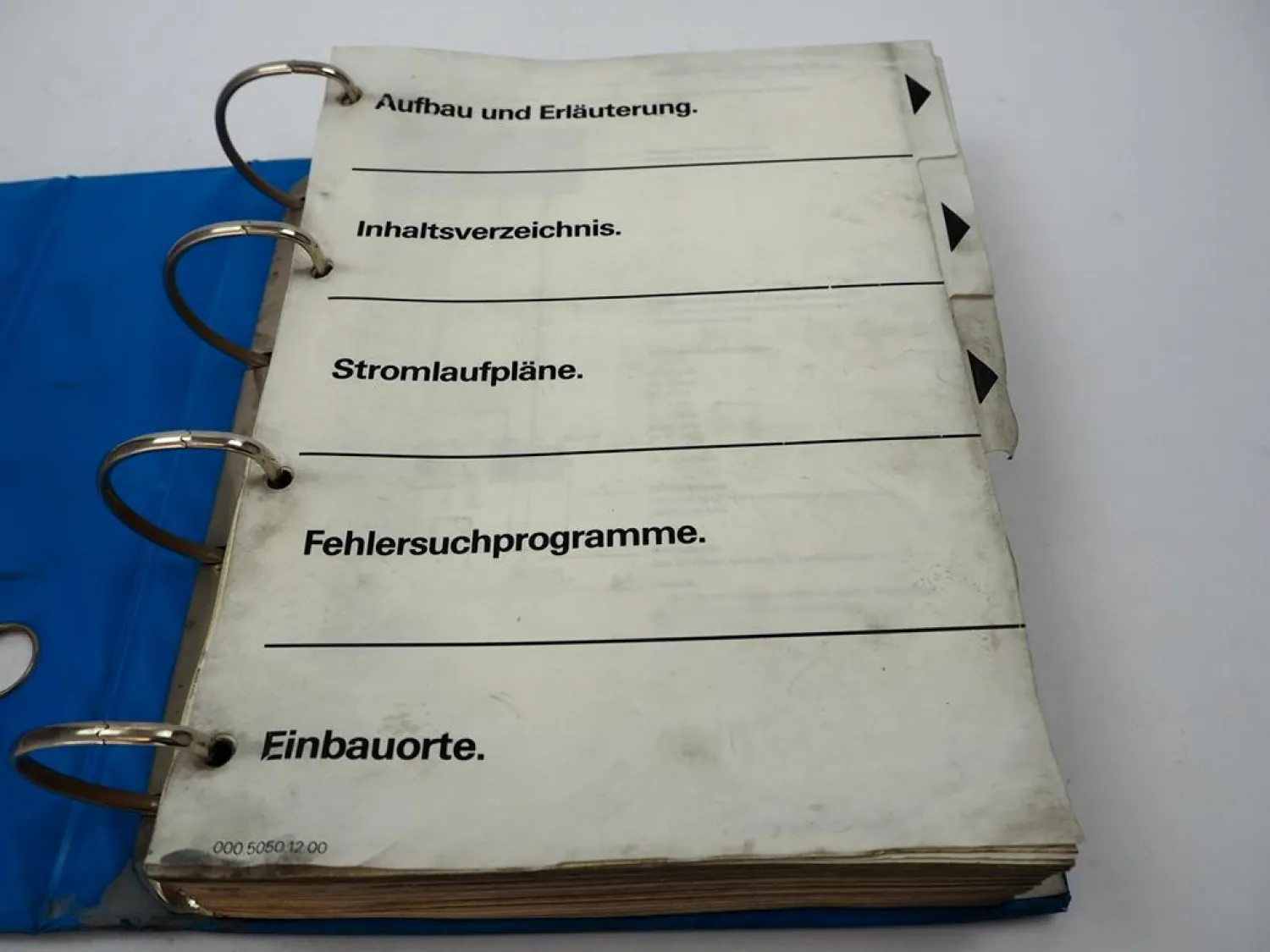

Inhalt & Dokumentierte Kapitel

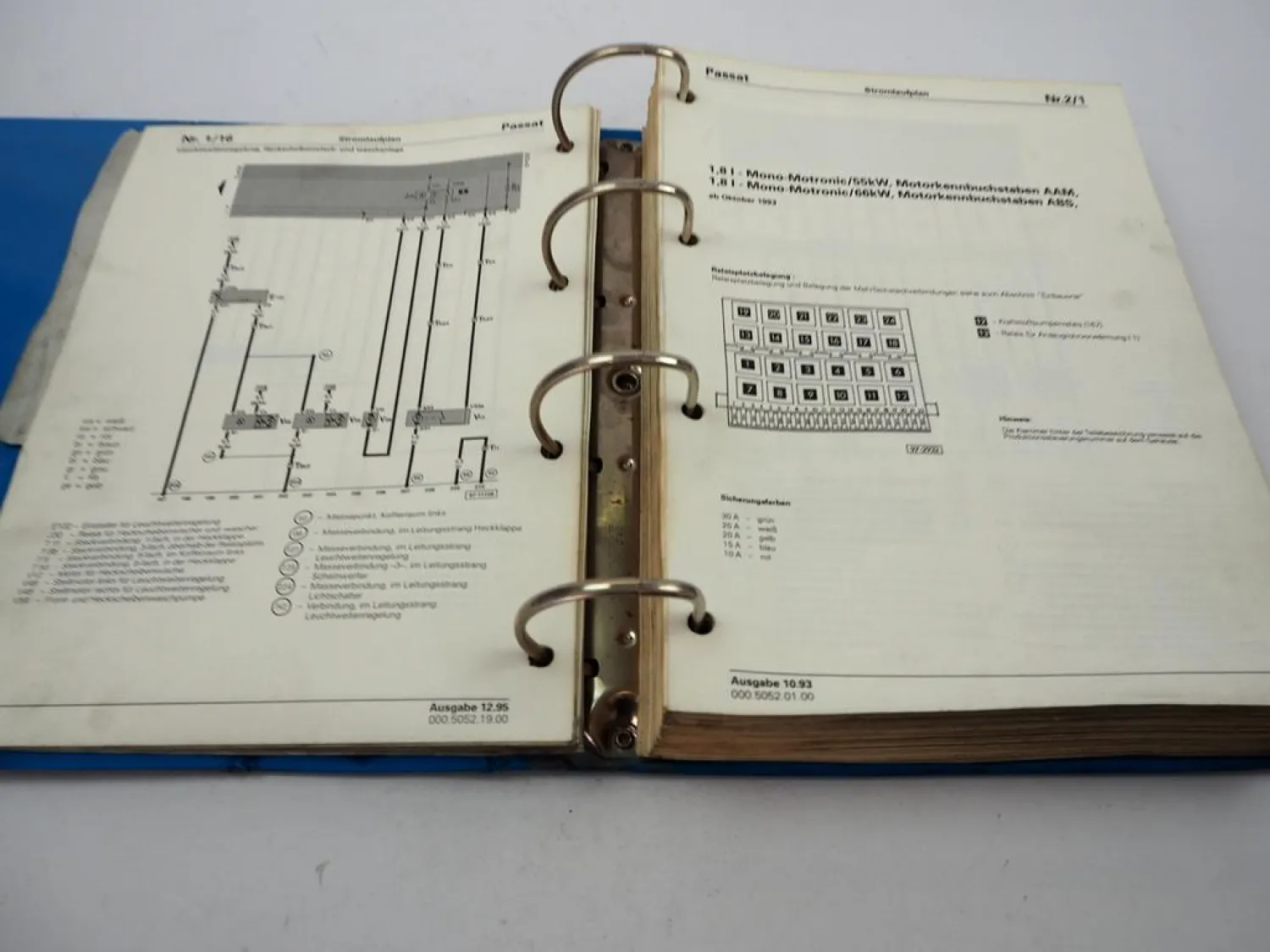

• Systematische Stromlaufpläne: Vollständige elektrische Schaltpläne und Verkabelungsdiagramme aller Fahrzeugkomponenten.Professionelle

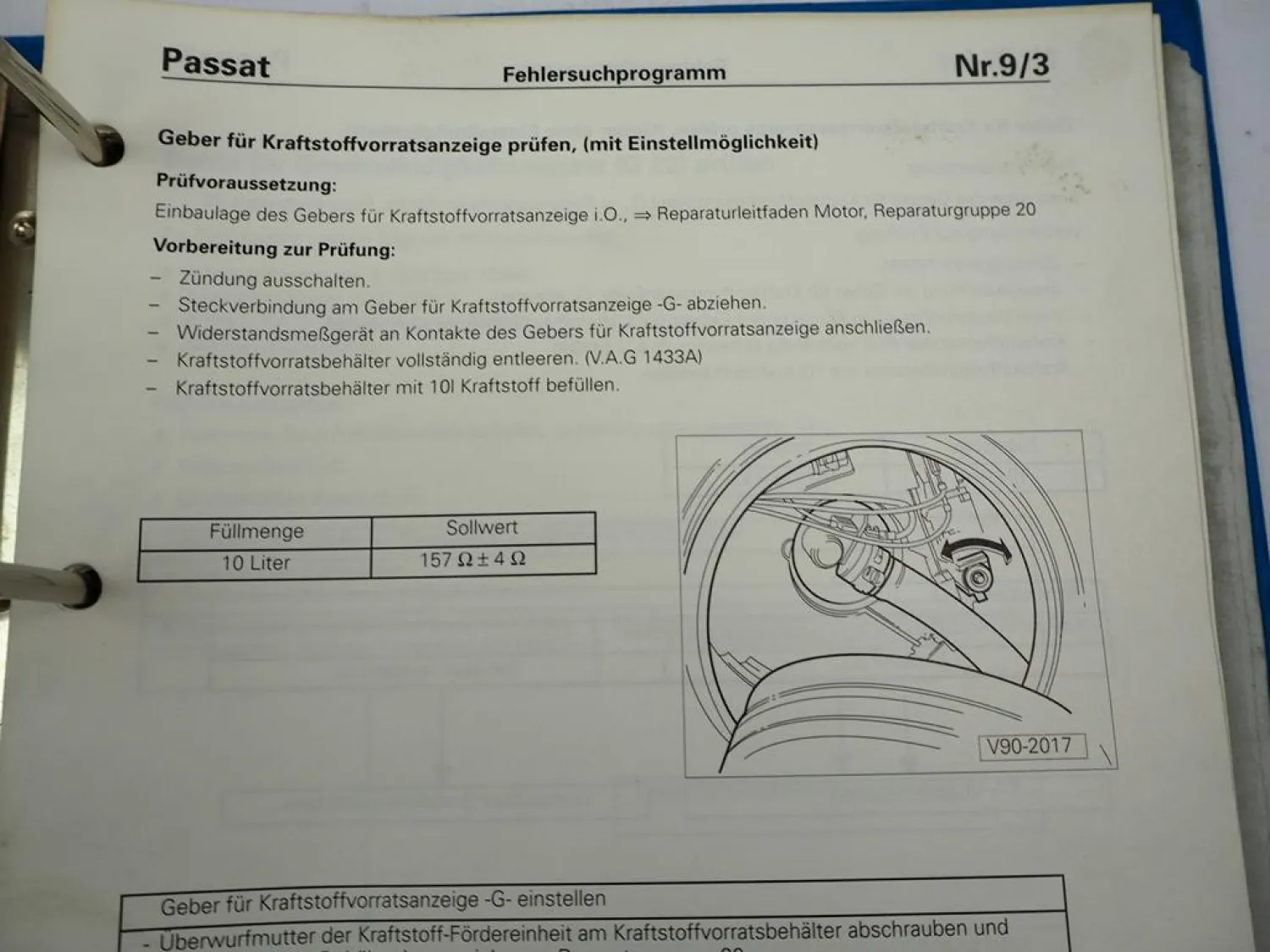

• Fehlersuchprogramme: Diagnoseanleitungen und Messprogramme zur schnellen Lokalisierung von Elektronikproblemen.

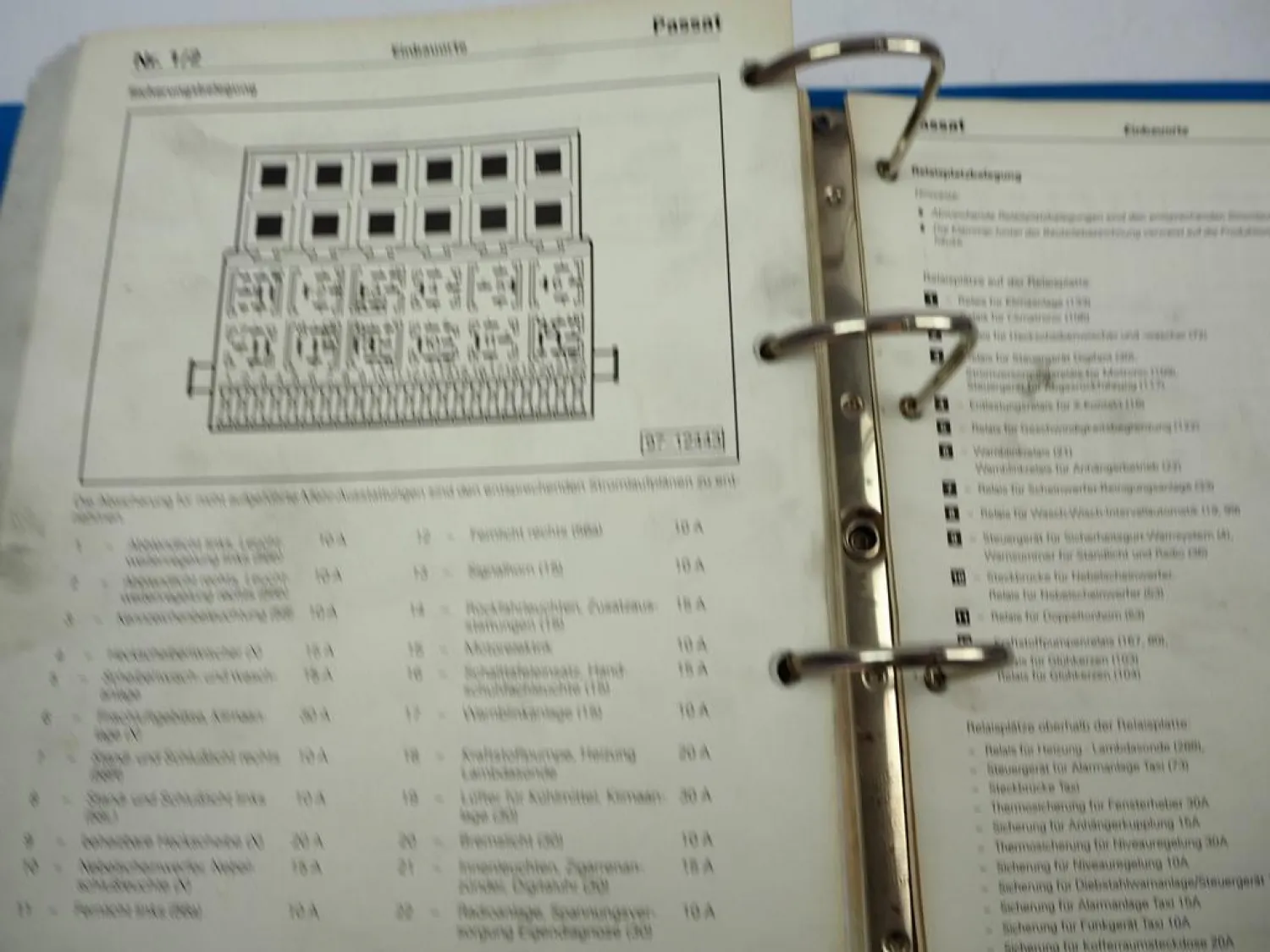

• Präzise Einbauorte: Übersichtskarten und Abbildungen zur physischen Lage von Steuergeräten, Relaisplätzen (Zentralelektrik), Massepunkten, Sicherungen und Steckverbindungen.
• Aufbau & Erläuterung: Leitfaden und Legenden zum korrekten Lesen und Verstehen der originalen VW-Schaltpläne.

Perfekt für Passat-Besitzer, Oldtimer-Werkstätten und Sammler, um knifflige Elektrikfehler am VR6, ABF 16V oder den robusten TDI-Motoren fachgerecht und werterhaltend zu lösen.
