Betriebsanleitung & Ersatzteilliste Atlas 330 Hydraulik-Lader Anhängelader 1968

Produktbeschreibung

Hochwertiger, vollständiger Nachdruck des Handbuchs (Ausgabe Februar 1968) für den bekannten Atlas 330 Hydraulik-Lader / Anhängelader. Es vereint die Bedienung und Pflege des Laders mit einer detaillierten Ersatzteilliste inklusive technischer Zeichnungen. So lassen sich Wartungen, Reparaturen und die Teilesuche am Hydraulikbagger schnell und fehlerfrei durchführen.

Technische Details & Ausstattung

• Format: Kompaktes DIN A5 Format (ideal für die Werkstatt oder Kabine)
• Umfang: 62 illustrierte Seiten
• Zustand: Druckfrischer Nachdruck, neu
• Ausgabe/Stand: Februar 1968
• Besonderheit: Inklusive der originalen Service-Hinweise für Walterscheid-Gelenkwellen und detaillierter Leitungspläne

Umfangreicher Inhalt

Das Handbuch ist übersichtlich gegliedert und deckt alle mechanischen sowie hydraulischen Komponenten ab:

Betriebsanleitung Lader:

• Gerätebeschreibung und Funktionsweise des Atlas 330.
• Vorschriften zur sicheren Bedienung und effektiven Handhabung im Arbeitseinsatz.
• Wartung, Pflege und Schmierintervalle für eine lange Lebensdauer.
• Integrierte Betriebsanleitung für Walterscheid-Gelenkwellen (Richtiger Umgang und Pflege des Antriebs).

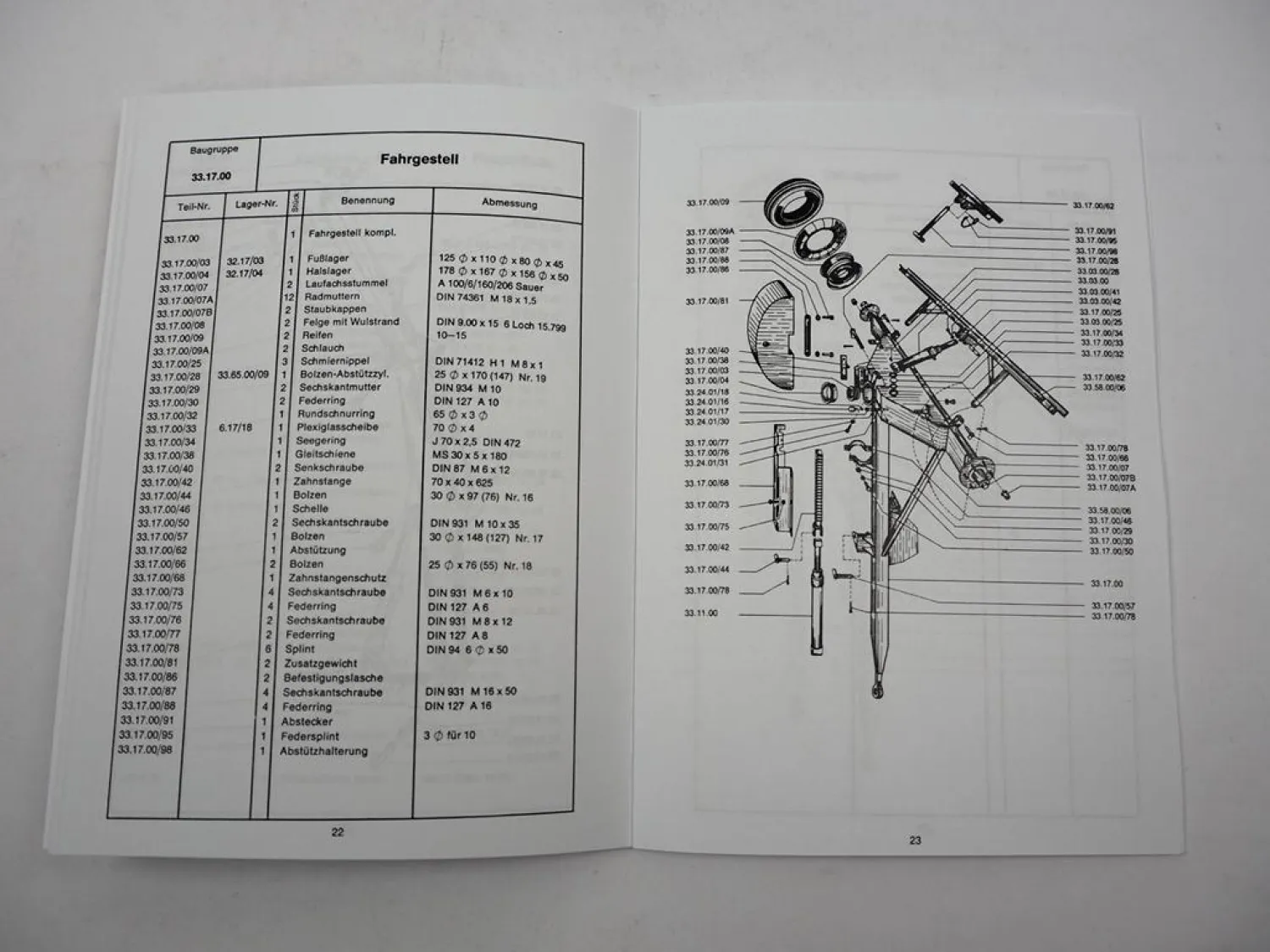

Ersatzteilliste mit Explosionszeichnungen & Plänen:

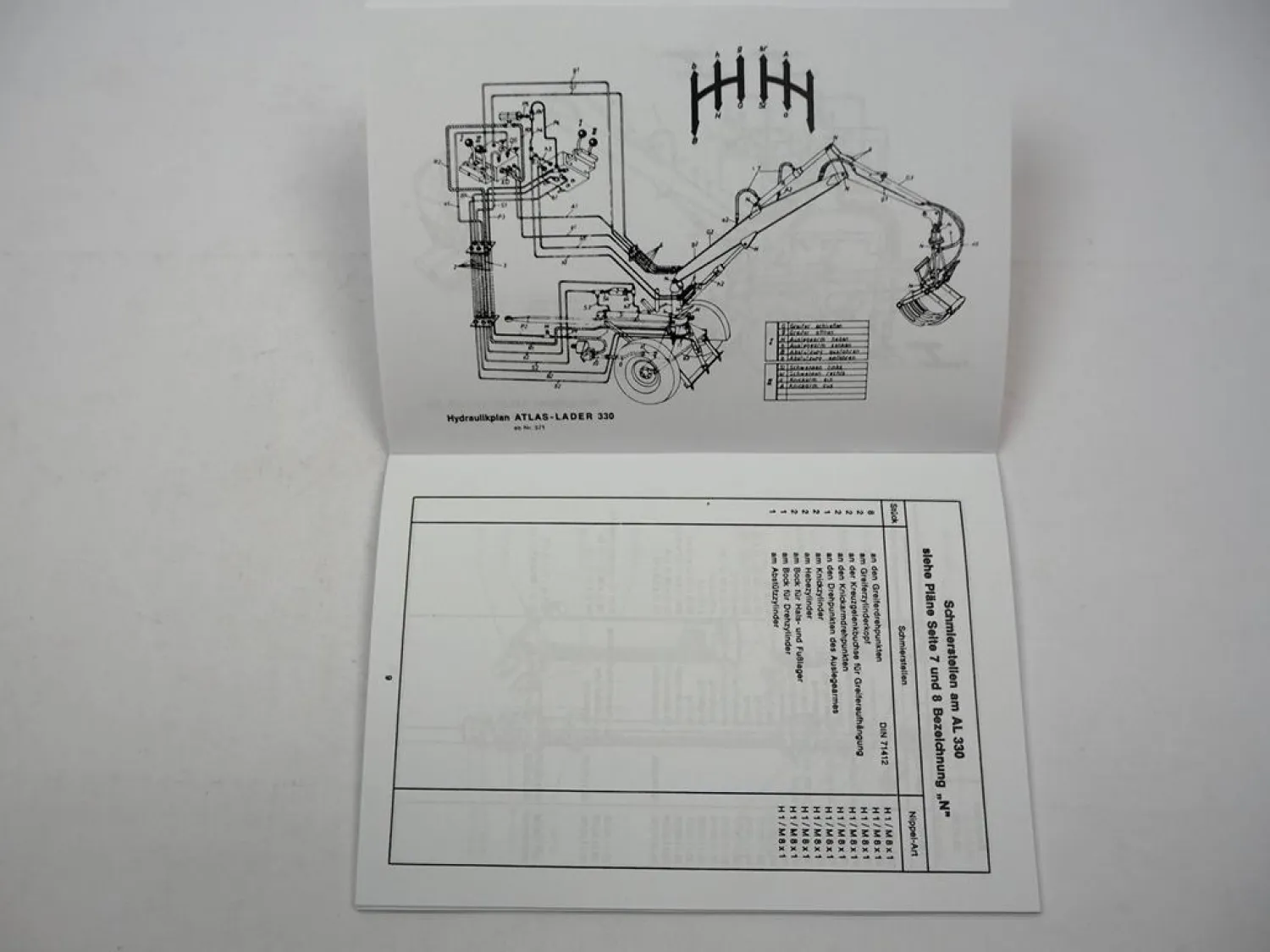

• Hydraulik-Leitungspläne: Exakte Zuordnung aufgeteilt in Ausführungen bis Gerätenummer 570 sowie ab Gerätenummer 571.
• Zubehör für hydraulische Abstützung: Alle Ersatzteile der Standsicherung.
• Rohrverschraubungen & Leitungen: Übersicht aller hydraulischen Verbindungselemente.
• Drehpunkt-Teile & Mechanik: Bolzen, Lager und Gelenke des Laderarms.
• Zylinder, Ventile und Ölfilter: Bauteile der Steuerung und der Arbeits-Hydraulikzylinder.
• Pumpe und Antrieb: Ersatzteile der Hydraulikpumpe und der Antriebskomponenten.
• Greiferaufhängung & Greiferwerkzeuge: Ersatzteil-Übersicht für die verschiedenen Anbauwerkzeuge und die Aufhängung.
