Case 5120 5130 5140 5150 Fehlersuche Elektrik & Hydraulik 1990 Werkstatthandbuch

Werkstatthandbuch Störungssuche & Schaltpläne für Case IH Schlepper Serie 5100

Dieses technische Handbuch im Format DIN A4/A3 ist die offizielle Reparatur- und Diagnose-Unterlage für die Case Traktoren-Modelle der 5100er-Reihe. Es bietet detaillierte Anleitungen zur systematischen Fehlersuche, Schaltpläne sowie Einstellwerte für Werkstätten und Agrartechniker.

Passend für folgende Schlepper-Modelle:

• Case IH Maxxum 5120
• Case IH Maxxum 5130
• Case IH Maxxum 5140
• Case IH Maxxum 5150

Inhalt und Kapitelübersicht:

• Kapitel 1001 – Sicherheit & Allgemeine Informationen: Enthält Sicherheitsvorschriften, allgemeine Spezifikationen sowie präzise Drehmomentwerte für Schrauben, Muttern und Hydraulikanschlüsse.

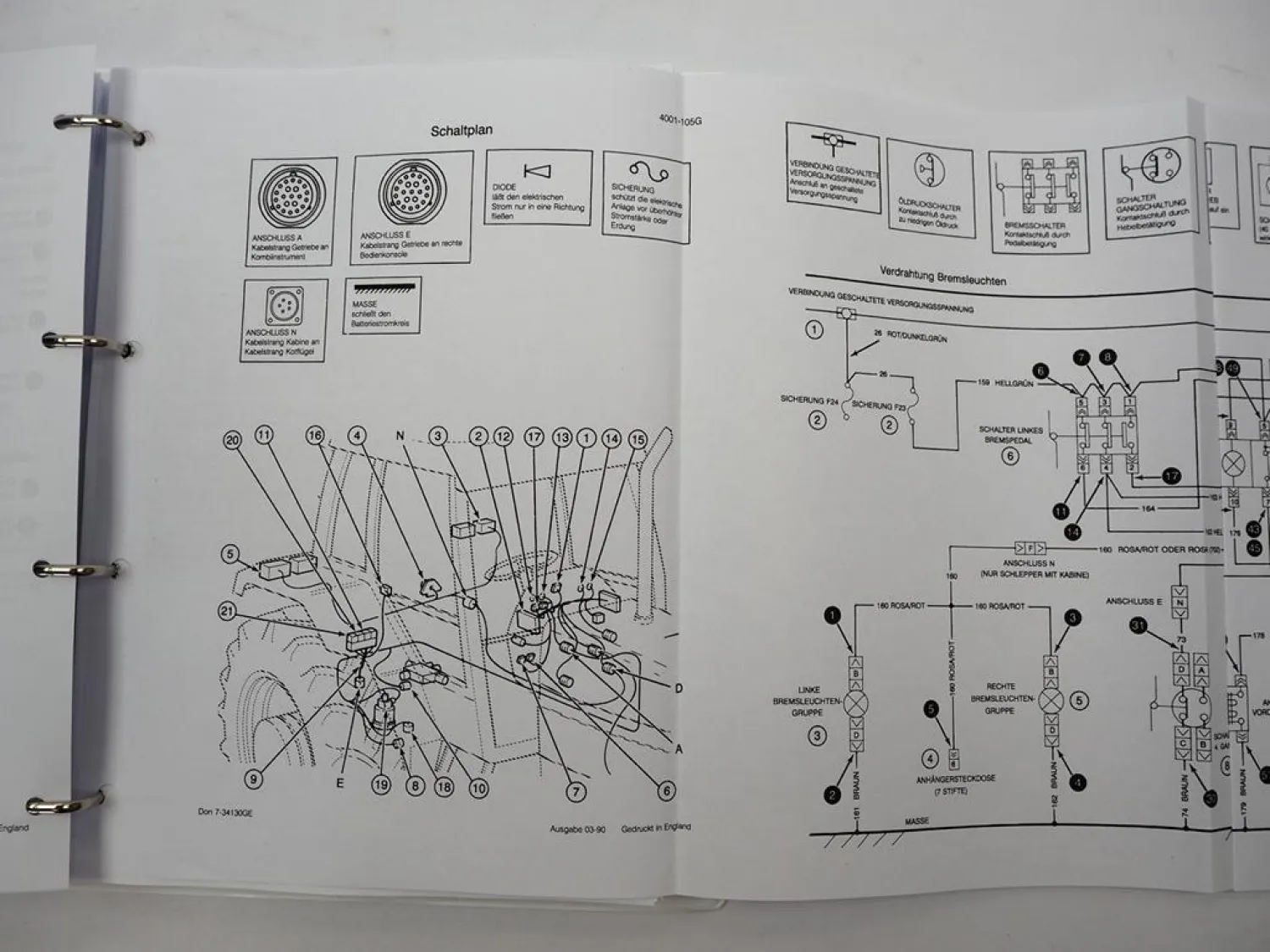

• Kapitel 4001 – Elektrische Anlage: Umfassende Anleitung zur elektrischen Fehlersuche inklusive großformatiger, ausklappbarer Schaltpläne.

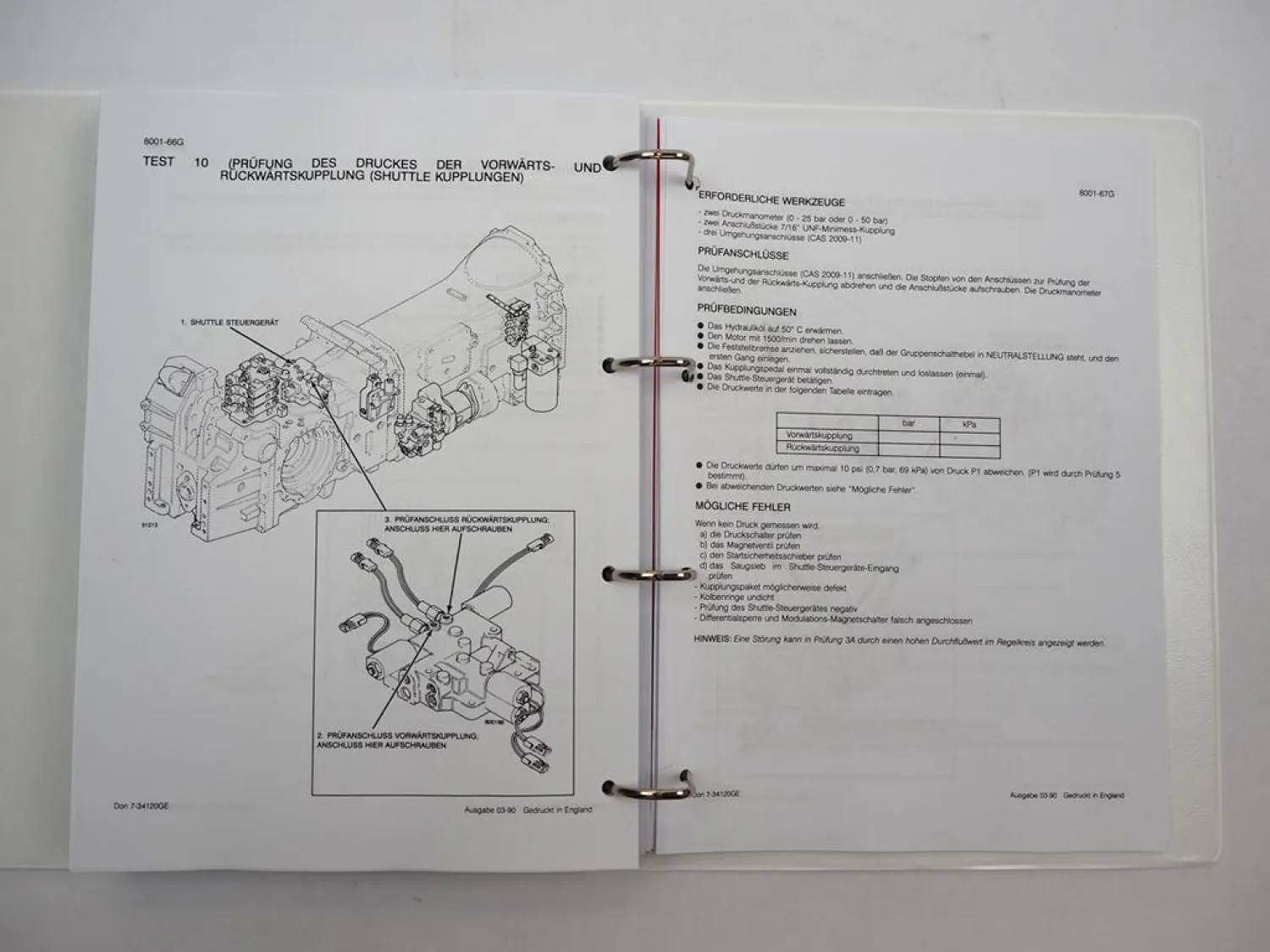

• Kapitel 6008 – Powershift Getriebe: Systematische Störungssuche und Diagnoseverfahren für das Lastschaltgetriebe.
• Kapitel 8001 – Hydraulikanlage: Leitfaden zur Fehlersuche und Druckprüfung im hydraulischen System.

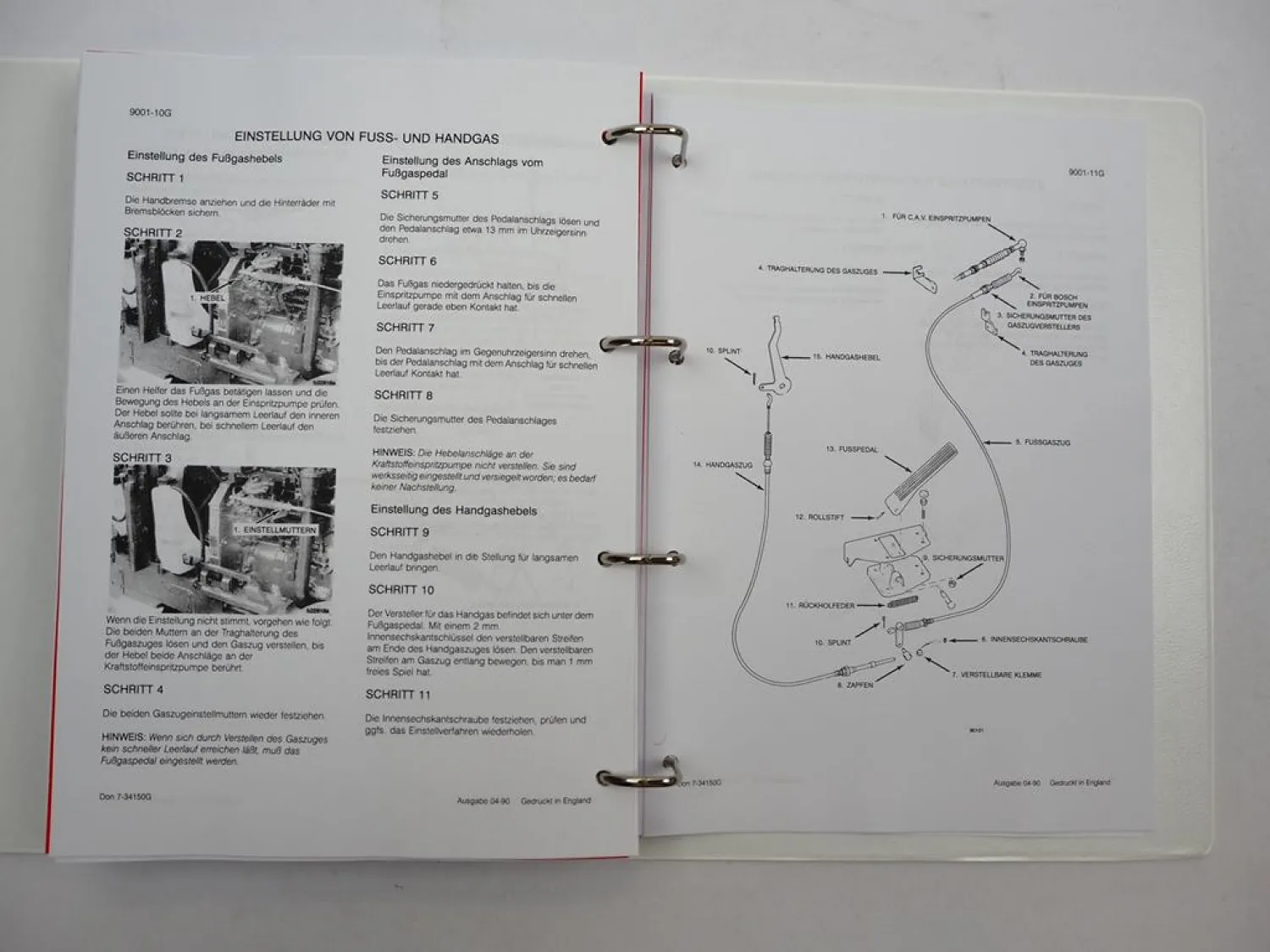

• Kapitel 9001 – Mechanische Einstellungen: Schritt-für-Schritt-Anleitung zum präzisen Einstellen der Pedale und Schalthebel.

Technische Daten zum Werkstatthandbuch:

• Umfang: ca. 330 Seiten
• Format: DIN A4 mit ausklappbaren Plänen in DIN A3 und größer
• Ausstattung: Reichbebildert mit technischen Illustrationen, Diagrammen und Leitungsplänen
• Ausgabe / Stand: März 1990
• Sprache: Deutsch
