Claas Variant 180 180RC Ballenpresse Betriebsanleitung & Hydraulik Elektrik Schaltplan

Claas Variant 180 & 180 RC Betriebsanleitung + Schulung Hydraulik/Elektrik

Originales Handbuch für die Claas Rundballenpressen Variant 180 und Variant 180 Roto Cut. Umfassende Ausgabe inklusive Bedienung, Wartung und speziellem Schulungsteil für Elektrik und Hydraulik. Ideal für Werkstatt, Landwirte und Werkstatt-Profis.

Technische Daten / Artikelmerkmale

• Hersteller: Claas KGaA mbH, Harsewinkel
• Maschinentyp: Rundballenpresse / Pick-up-Presse
• Passend für Modelle: Claas Variant 180 / Variant 180 Roto Cut (RC)
• Gültigkeit: Ab Fahrgestell- / Maschinen-Nr. 049 01 497
• Format: DIN A4
• Seitenanzahl: ca. 85 Seiten (reich bebildert mit Diagrammen und Schaltplänen)
• Erscheinungsjahr: ca. 1999
• Sprache: Deutsch
• Zustand: Gebraucht, guter Zustand

Auszug aus dem Inhalt / Content

1. Bedienung, Einstellung & Wartung

• Technische Daten: Leistungsmerkmale der Modelle Variant 180 und 180 Roto Cut.
• Vor Inbetriebnahme: Hydrauliksystem einrichten, Öffnungsgeschwindigkeit der Heckklappe einstellen, Hydraulikschläuche korrekt anschließen.

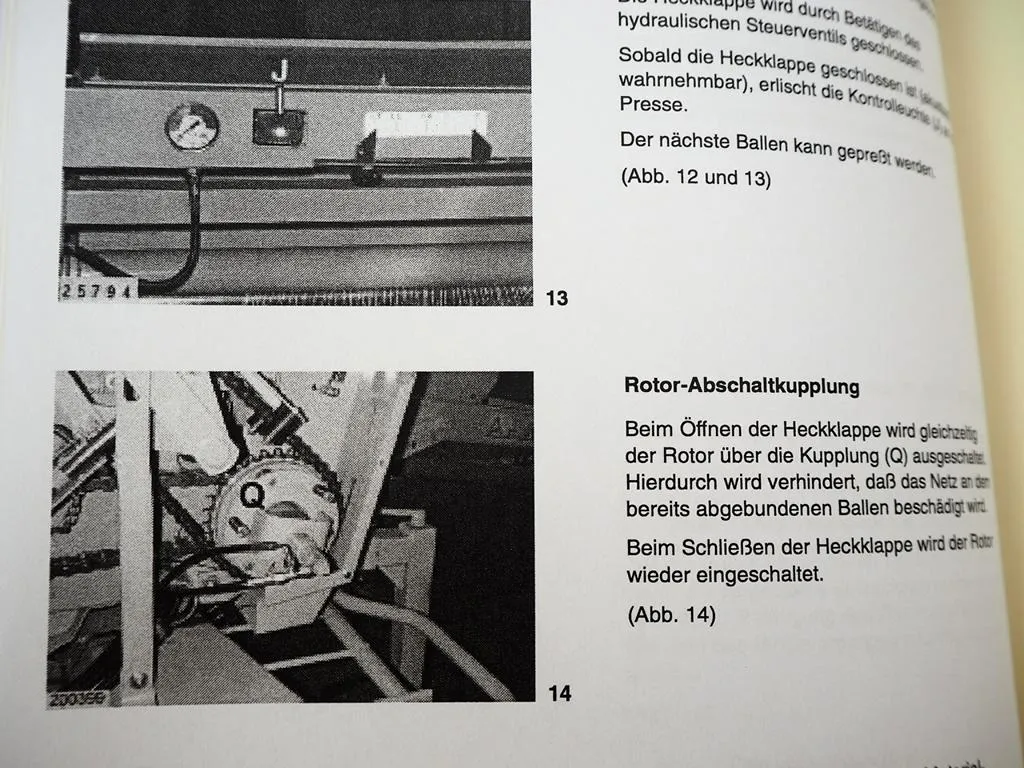

• Grundeinstellung & Betrieb: Befüllung der Presskammer, Fahrtrichtungsanzeige, Ballen binden und ausstoßen, Netzbindung, Garndoppelbindung, manuelle Übersteuerung des Bindevorgangs, Ballenwerfer-Funktion und Roto Cut Abschaltkupplung.

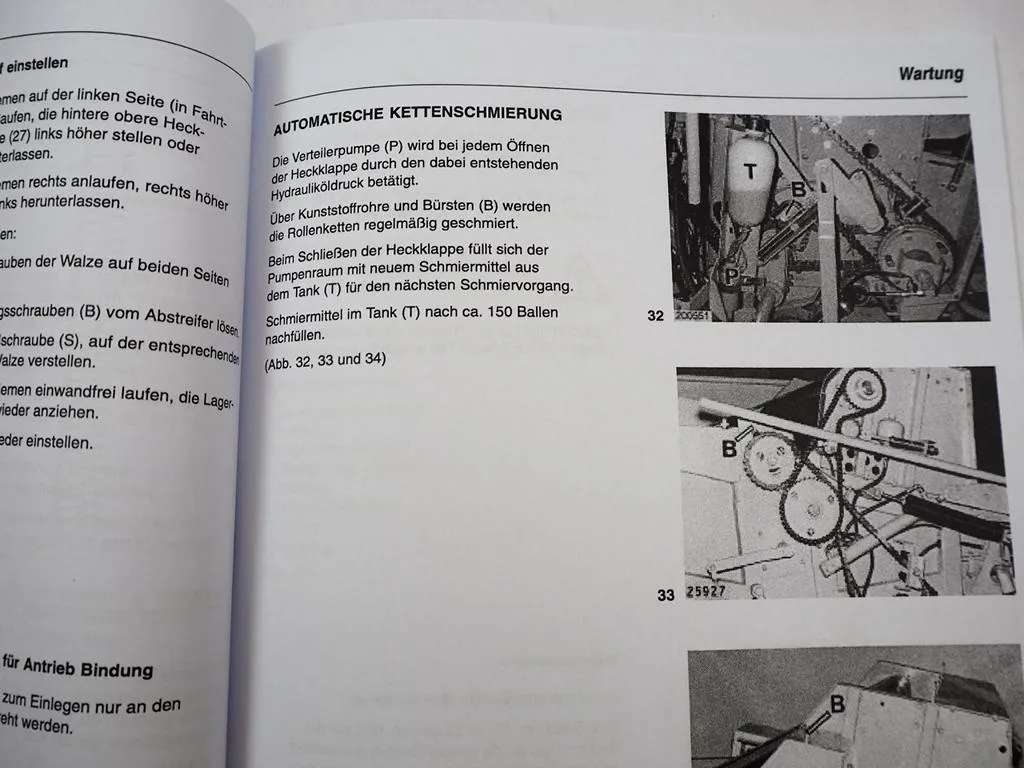

• Wartung & Pflege: Pflege der Antriebe, Ausrichtung und Spannung der Flachriemen, automatische Kettenschmierung.
• Schmierung: Kompletter Schmierplan und Übersicht der zugelassenen Schmiermittel.
• Spann- & Einstellarbeiten: Justierung aller relevanten mechanischen Komponenten.
• Fehlersuche: Leitfaden für Störungen beim Binden und Pressen inklusive Abhilfe.

2. Technische Schulung: Hydraulik & Elektrik

Detaillierte technische Erläuterungen und Pläne zur Fehlersuche und Reparatur im System:

• Komponenten: 2/3-Wege-E-Magnetventil für den Messerkamm, Sperrblock, Drehdurchführung und Druckbegrenzungsventil.

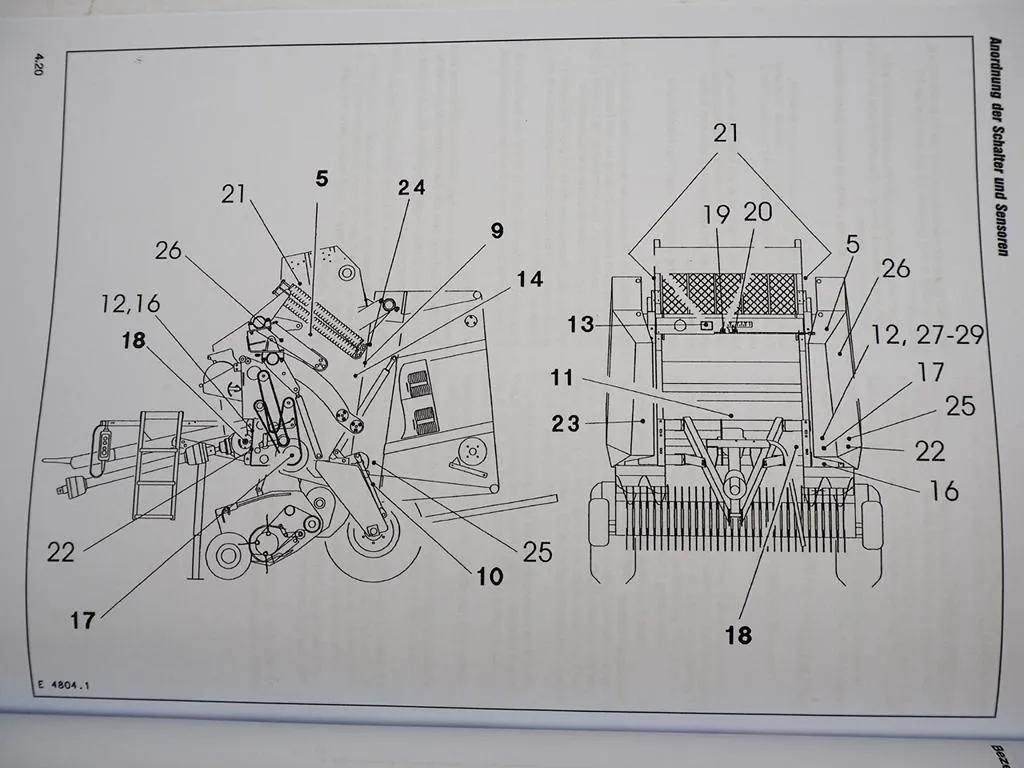

• Sensorik: Genaue Anordnung aller Schalter, Sensoren und des Tastergehäuses.
• Mechanik-Layout: Exakter Verlauf der Flachriemen.
• Systemsteuerung: Pressdruckregelung der Hydraulikzylinder und Zentralelektrik.
• Schaltpläne: Vollständiger Elektro-Schaltplan, Hydraulik-Schaltplan und Fahrzeugbeleuchtung.
