Werkstatthandbuch McCormick D-514 Dieselschlepper – Reparaturanleitung Instandsetzung (Nachdruck 1964)

Suchen Sie eine zuverlässige Anleitung für die Wartung, Reparatur und Generalüberholung Ihres historischen Traktors? Dieses umfassende Werkstatthandbuch für den Dieselschlepper McCormick D-514 ist das unverzichtbare Standardwerk für jeden Besitzer, Restaurator und Oldtimer-Liebhaber. Es handelt sich um einen reich bebilderten Nachdruck der Original-Ausgabe von 1964 mit rund 300 Seiten detailliertem Fachwissen.

Dieses Handbuch führt Sie Schritt für Schritt durch alle Baugruppen des Schleppers – von der präzisen Motorinstandsetzung des 4-Zylinder-Diesels D-188 über das Getriebe bis hin zur komplexen Regelhydraulik.

Wichtigste Produktdetails:

• Fahrzeugmodell: McCormick D-514 Dieselschlepper / Traktor / Bulldog
• Inhalt: Komplette Instandsetzungs- und Reparaturanleitung
• Ausgabe: Nachdruck der originalen Werksausgabe von 1964
• Umfang: Ca. 300 Seiten, reich bebildert mit technischen Zeichnungen, Schnitten und Explosionsskizzen
• Zustand: Neuware

Ausführliche Inhaltsübersicht & Kapitel:

1. 4-Zylinder-Motor D-188 (Umfangreiche Motorüberholung)

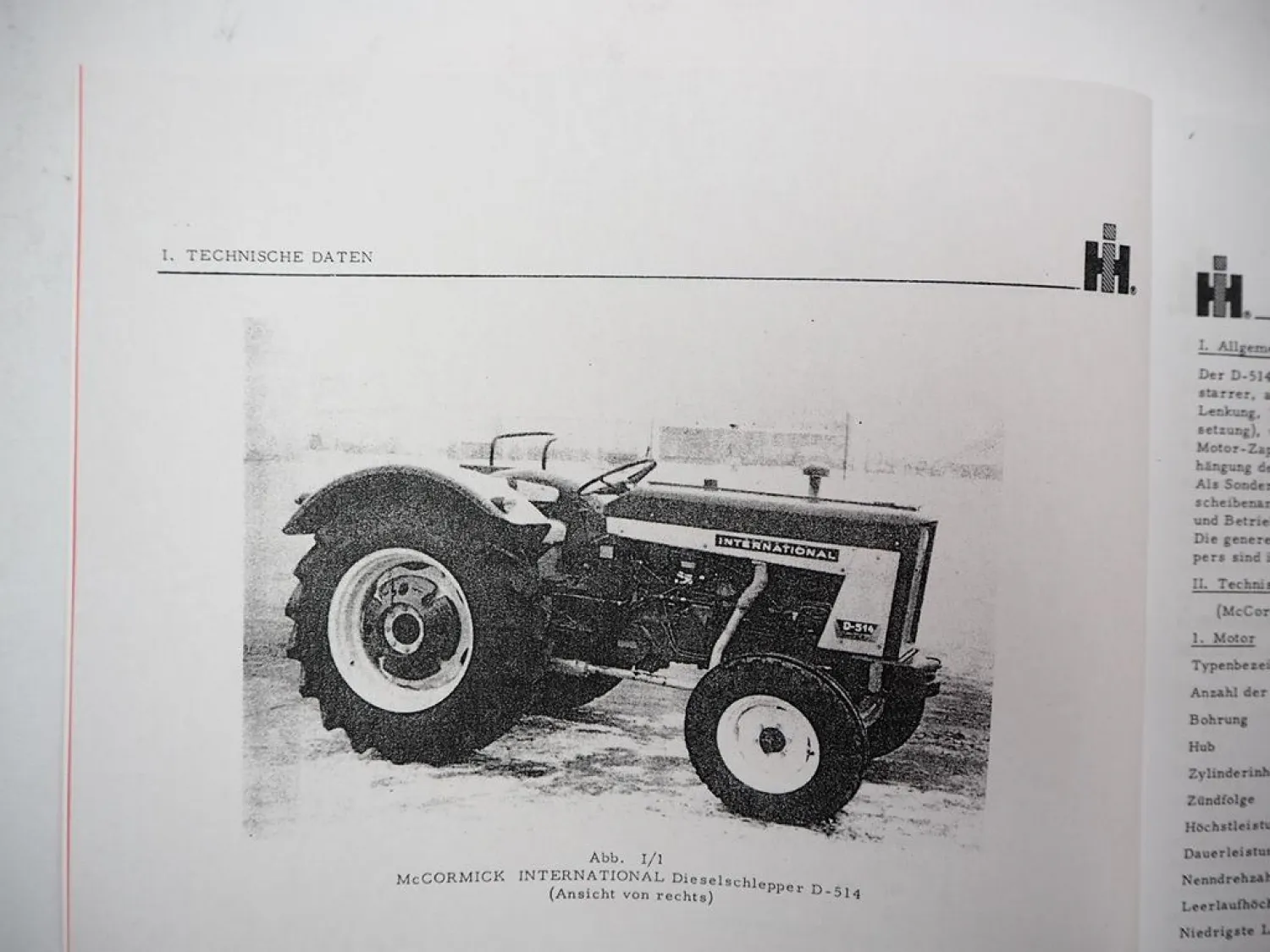

• Technische Daten, Füllmengen und exakte Anzugsdrehmomente
• Ausbau, Zerlegen, systematisches Überprüfen und Instandsetzen des Motors
• Kurbelgehäuse, Kurbelwelle, Hauptlager und Balancer (Ausgleichswellen)
• Laufbuchsen, Kolben und Pleuelstangen sowie fachgerechte Montage der Lager
• Nockenwelle, Stößel, Stirnräder und das komplette Schmierölsystem

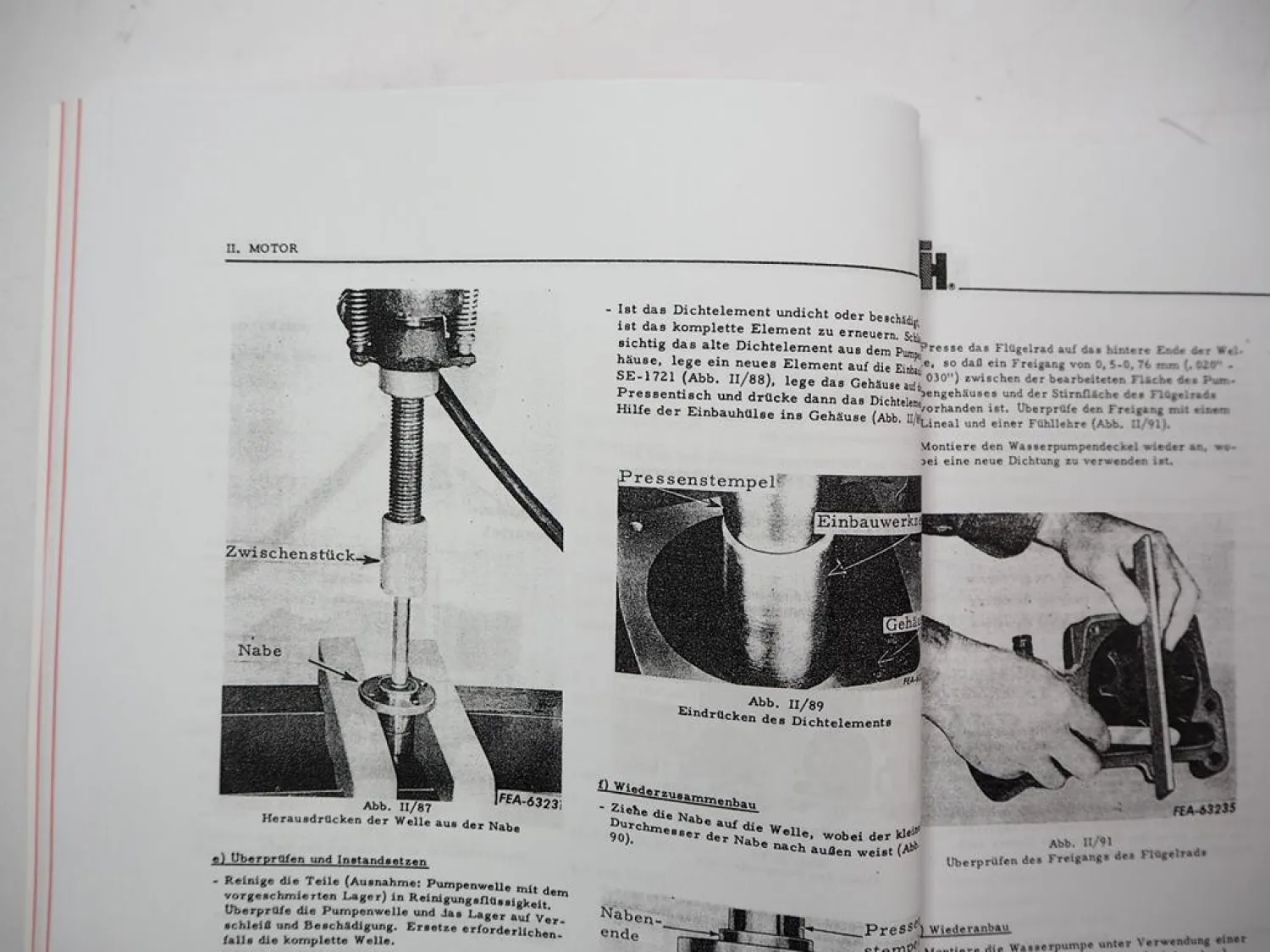

• Zylinderkopf, Ventile und Wasserpumpe
• Einbau des Motors und wichtige Richtlinien zum Einlaufen eines überholten Motors
• Systematisches Überprüfen, Einstellen, Fehlersuche und Störungsbehebung

2. Kraftstoffsystem & Einspritzanlage

• Beschreibung, Funktion und gezielte Fehlersuche im Kraftstoffsystem
• Überprüfung und präzise Einstellung der Einspritzkomponenten
• Instandsetzung der Einspritzpumpe, Einspritzdüsen und Vorkammern
• Laufeinlass und Übersicht der benötigten Spezialwerkzeuge

3. Motor-Kupplung

• Funktion und Beschreibung der Kupplungssysteme
• Zerlegen, Überprüfen, Instandsetzen, Zusammenbau und Justierung der Kupplung
• Exaktes Ausrichten der Kupplung sowie Fehlerdiagnose bei Kupplungsstörungen
• Vorstellung der erforderlichen Kupplungs-Spezialwerkzeuge

4. Getriebe, Torque Amplifier & Antrieb

• Torque Amplifier: Planetenrad-Untersetzung (Zwischengetriebe) im Detail

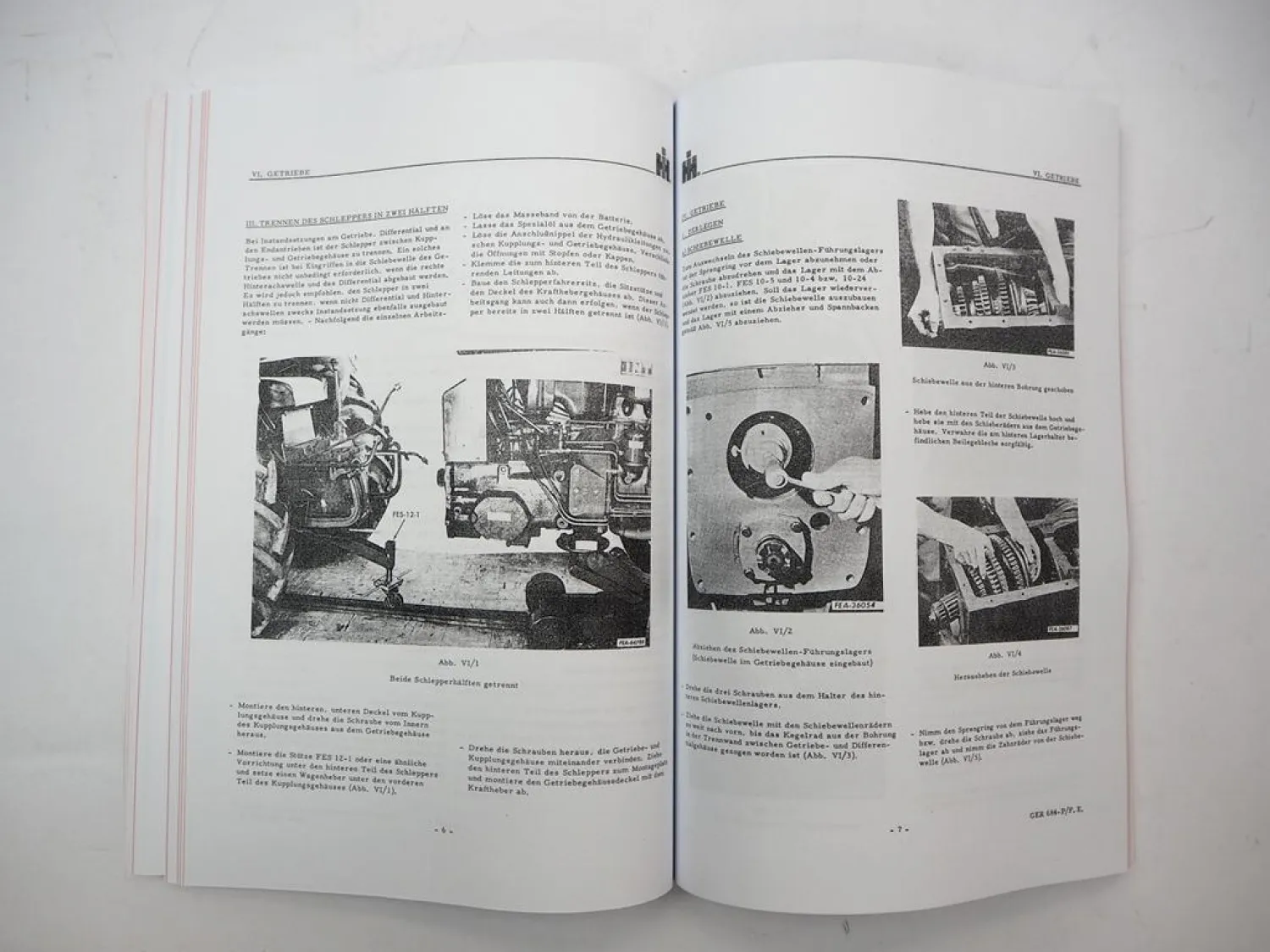

• Getriebe: Trennen des Schleppers in zwei Hälften (Kupplungsgehäuse/Getriebe)
• Schiebewelle und Vorgelegewelle zerlegen, prüfen, instandsetzen und montieren
• Hinterachse und Ausgleichsgetriebe (Differenzial) inklusive Fehlersuche

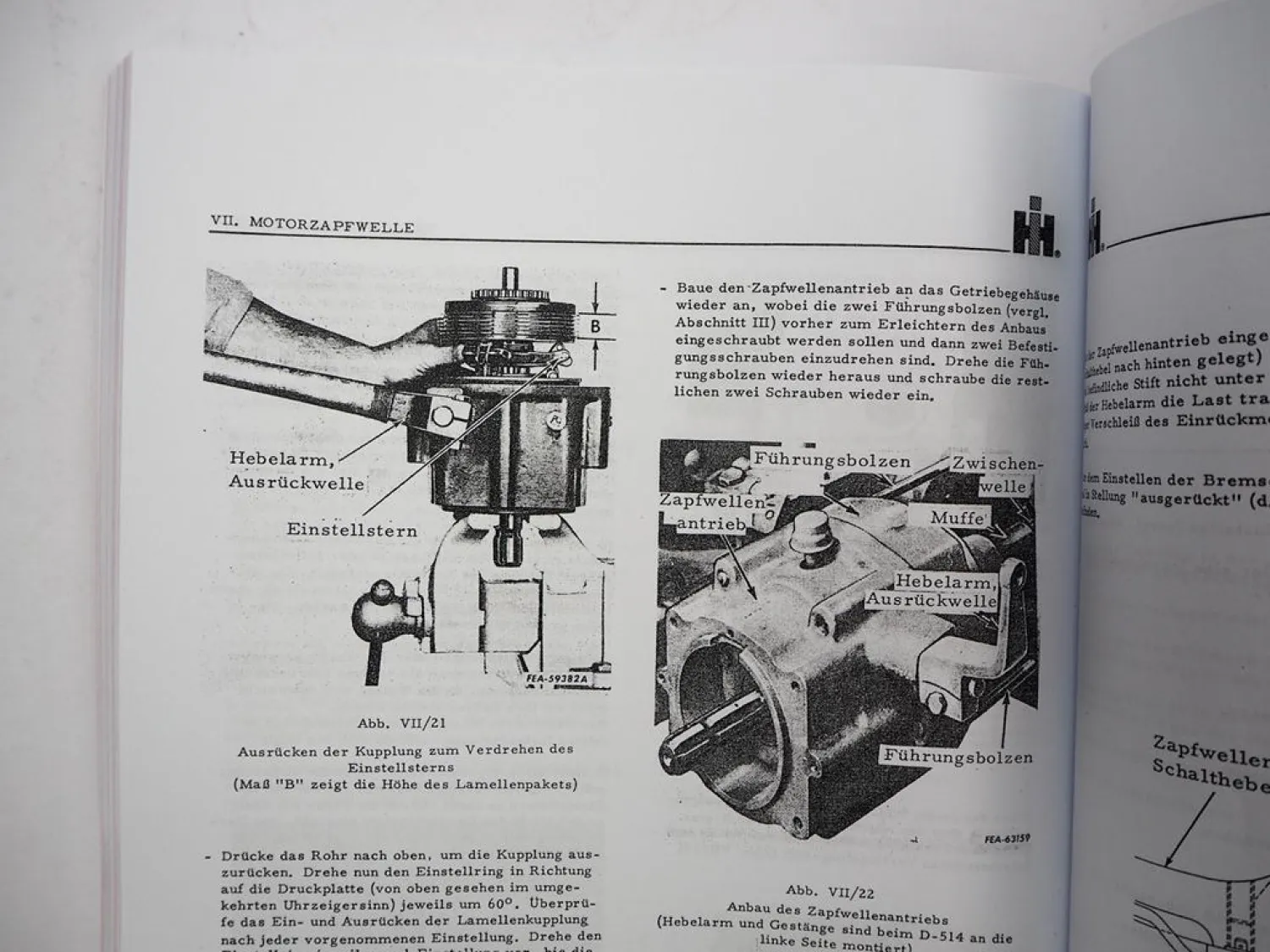

• Motorzapfwelle und exaktes Einstellen des Gestänges der Zapfwellenbremse

5. Hydrauliksysteme & Hydrostatische Lenkung

• Hydraulikpumpen: Abbau, Zerlegen, Überprüfen, Instandsetzen und Wiedereinbau der Zahnradhydraulikpumpen
• Abdeckung der Pumpen für die hydrostatische Lenkung und Zusatz-Kraftzylinder (Fabrikat Cessna) sowie der Pumpe des hydraulischen Krafthebers
• Hydrostatische Lenkung, Regelhydraulik und umfassende Hydrauliküberprüfung

6. Elektrische Anlage

• Technische Daten der gesamten Elektrik
• Überprüfen und Durchmessen der Lichtanlage

Warum diese Reparaturanleitung unverzichtbar ist:

Dank der zahlreichen Abbildungen, Schnitte und Tabellen sind selbst komplexe Arbeitsschritte am Getriebe oder der Einspritzpumpe leicht nachvollziehbar. Das Handbuch enthält alle wichtigen Einstellwerte, Toleranzen und Drehmomente, die für eine fachgerechte Reparatur zwingend benötigt werden. Ideal für die originalgetreue Restaurierung und den langfristigen Werterhalt Ihres McCormick D-514!
