Renault Ares 610 620 630 Traktor Werkstatthandbuch Reparaturanleitung Kap. E - H

Renault Ares 610 620 630 Traktor Reparaturhandbuch, Teil 2 mit Kapitel E - H

• Umfang: umfassendes Handbuch im Format A4 / A3, mit mind. 450 Seiten und zahlreichen Abbildungen, Schemata u. Schaltplänen
• Ausgabe: Stand Sept. / November 1996
• Zustand: Originalausgabe in guter und sauberer Erhaltung

 mit Reparaturanweisungen zu folgenden Baugruppen:

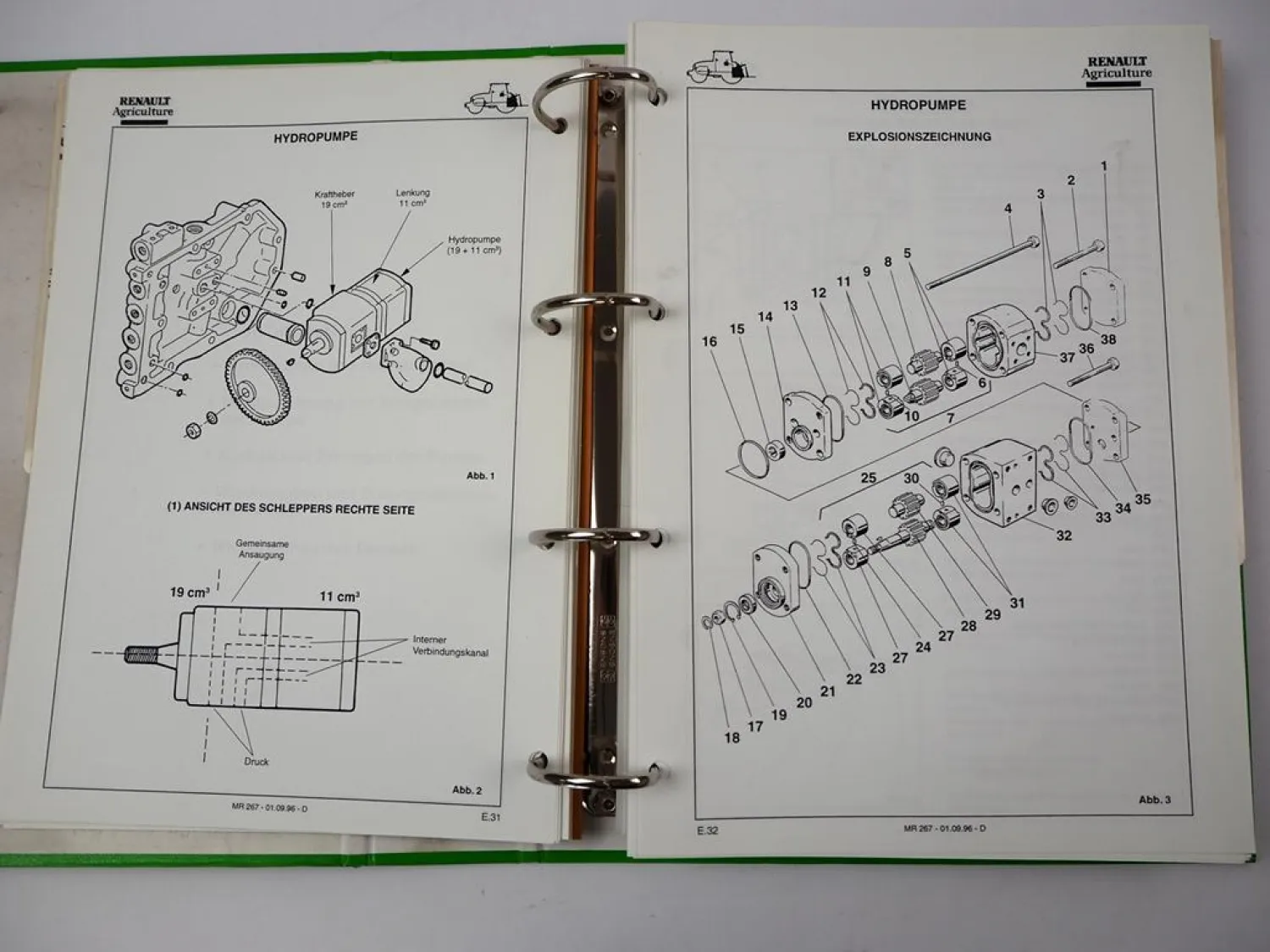

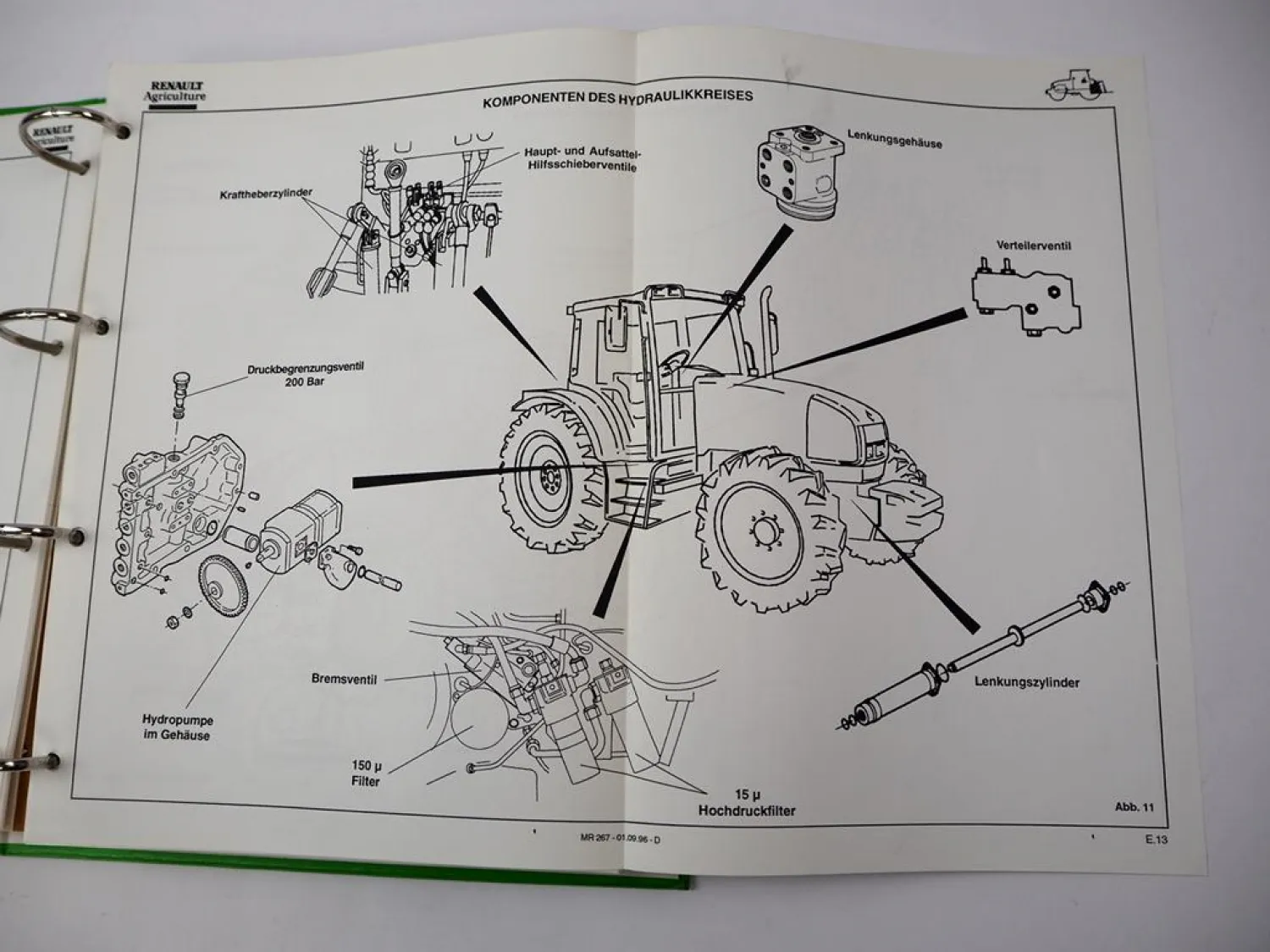

• Hydraulik (Kenndaten, Beschreibung, Steuergerät, Austausch der Filter, Schnarchventile Ölwechsel, Schema des Hydraulikkreislaufs Baureihe / Ares 700, Wirkbild, Schema der Bauteile / Kraftheber / Lenkung, Rohrleitung), 150 Seiten

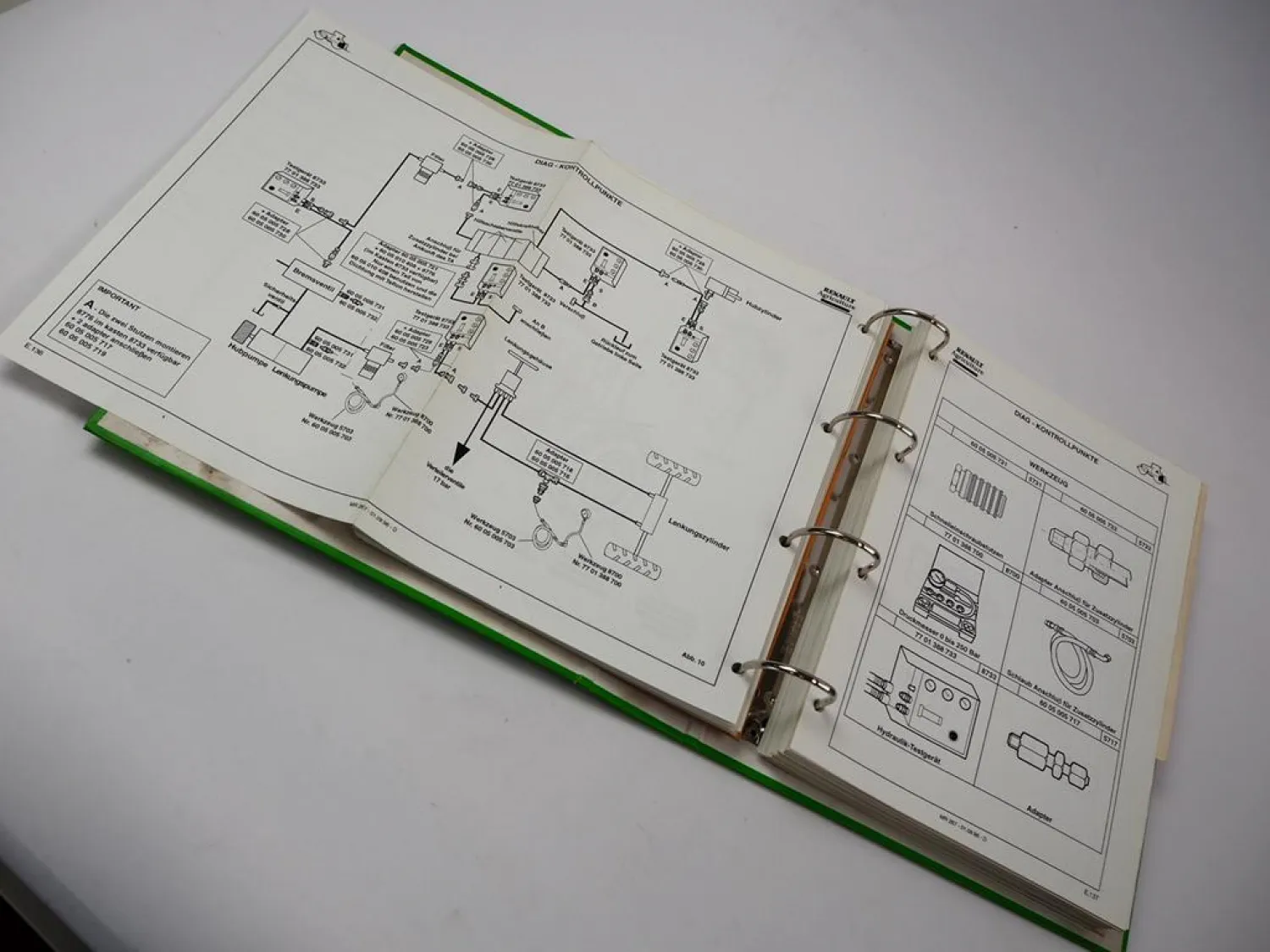

• Elektrizität (Verdrahtungen, Pläne u. Funktionen, Anschlüsse und Verbindungen der Kabelbündel, Drahtführungen ...) 160 Seiten
• Kombinierung Schaltbrett (Funktion, Beschreibung, Lampen / Leuchten Zuordnung, Geberfunktion, Elektroschema zu den roten Leuchten sowie zu orangenen und anderen Alarmleuchten, Anbringen / Abnehmen der Verbindungsstücke, Anschluss u. Funktion der Drähte der Steckverbindungen) 17 Seiten
• Electronischer Kraftheber TCE 10 - 20 - 30, 32 Seiten
• Drivetronic, 36 Seiten
• Kippen - Abnahme der Kabine, 12 Seiten
• Heizung - Klimaanlage, 29 Seiten
• Kleben der Windschutzscheibe, 13 Seiten

Warum dieser Teil 2 für Ares-Besitzer so entscheidend ist:

• Hydraulik-Komplexität (150 Seiten): Renault hat hier sehr detaillierte Schemata hinterlegt. Besonders wichtig sind die Beschreibungen der Schnarchventile und die exakten Ölwechsel-Prozeduren. Da die Hydraulik mit dem Kraftheber und der Lenkung vernetzt ist, hilft dieses Kapitel, Druckverluste oder Fehlsteuerungen systematisch einzugrenzen.
• Elektronik-Zentrum (TCE & Drivetronic): Die Ares-Serie war für ihre Zeit hochmodern. Die 32 Seiten zum TCE (Electronic Lift Control) und die 36 Seiten zur Drivetronic (Getriebesteuerung) sind essenziell für die Kalibrierung und Fehlersuche an den Steuergeräten.
• Dashboard-Diagnose: Die 17 Seiten zum Schaltbrett erklären die Logik hinter den Warnleuchten. Wenn eine rote oder orangefarbene Lampe leuchtet, zeigt dieses Handbuch genau, welcher Geber oder welcher Schaltkreis das Signal auslöst.
• Kabinen-Service: Wer eine große Reparatur plant, findet hier die Anleitung zum Abnehmen der Kabine (12 Seiten). Auch die Wartung der Klimaanlage und das Kleben der Windschutzscheibe – eine oft unterschätzte Arbeit bei modernen Traktoren – sind detailliert beschrieben.

Praxistipps für die Ares 600er Serie:

• Fehlersuche Elektrik: Nutzen Sie die 160 Seiten zur Verdrahtung, um bei sporadischen Fehlern die Steckverbindungen und Kabelbündel gezielt zu prüfen, bevor Sie teure Steuergeräte tauschen.
• Hydraulikfilter: Halten Sie sich strikt an die Austauschintervalle der Filter aus dem Hydraulikkapitel, da die feinfühlige TCE-Steuerung extrem sauberkeitsempfindlich ist.
• Klimaservice: Das Kapitel zur Heizung/Klima hilft Ihnen, die Sensoren und Stellmotoren zu prüfen, wenn die Temperaturregelung in der Kabine nicht mehr korrekt arbeitet.
