Renault TZ TX Traktor Verkabelung Schaltpläne Elektrik Werkstatthandbuch 1983-94

Produktdetails:

• Artikelart: Werkstatthandbuch MR230 - Schaltbilder & Verkabelungsschemata für Traktoren
• Schlepperserie: Renault TX und TZ
• Schleppermodell:  R7942, 7932, 7922, 7921, 7761, 7822, 7821, 7812, 7811, 7762, 7912, 7822, 7761
• Zustand: Orignalausgabe in guter Erhaltung
• Umfang: Format A4 und A3, Buchblockstärke ca 2 cm, bebildert, teils farbig,
• Ausgabe: Stand 1983-1988/1994
• Sprache: deutsch, englisch, französisch

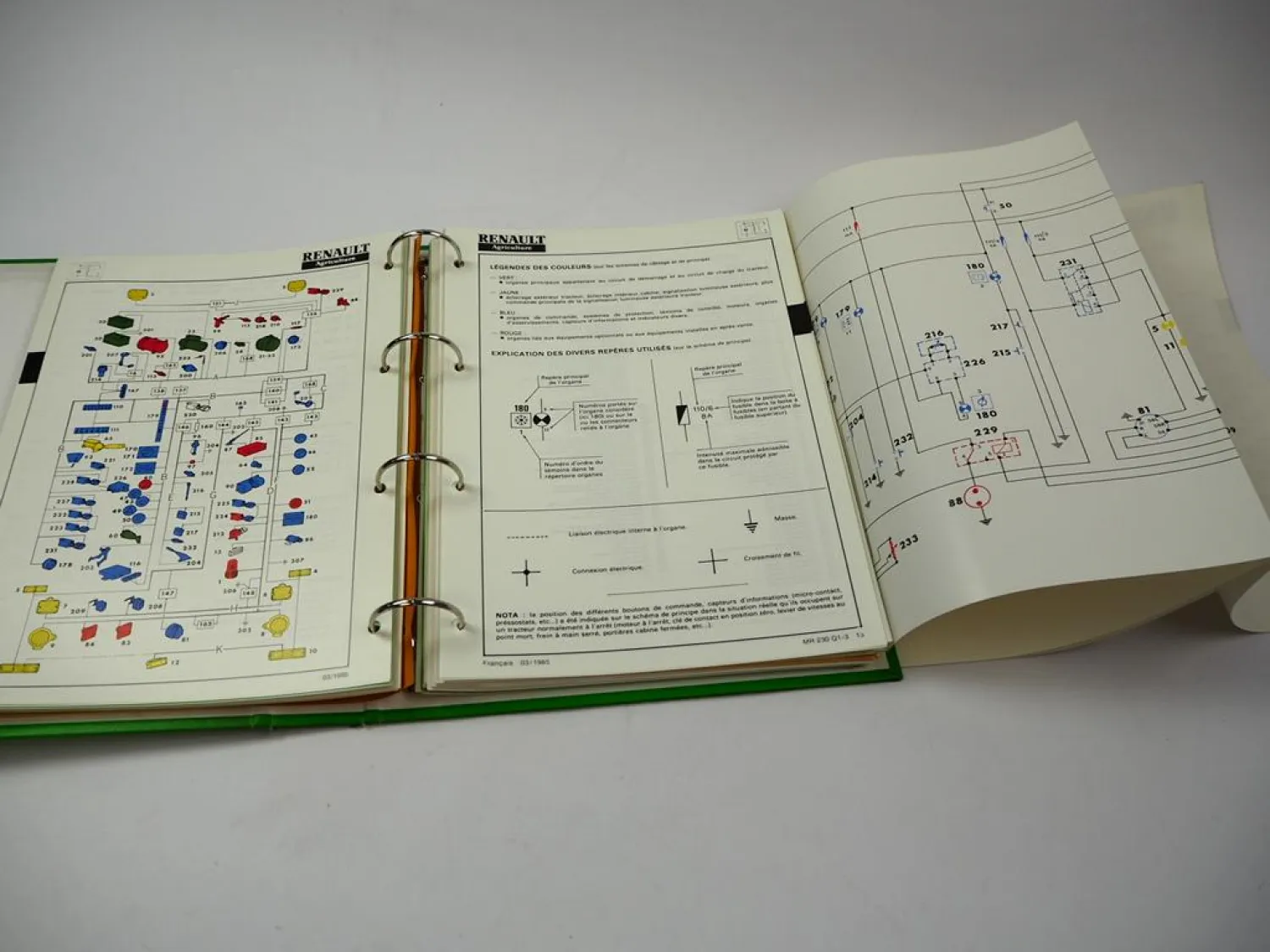

Inhalt: Renault Traktor-Serie TZ- und TX: Drahtkennzeichnungen , Farben der Kabelmuffen, Leitungsquerschnitte, Kabelliste und Liste der Betätigungseinrichtungen, Verkabelungsschemata

Warum dieses Handbuch (MR230) unverzichtbar ist:

• Systematische Fehlersuche: Renault nutzte in dieser Ära ein spezifisches System der Drahtkennzeichnung. Ohne diese Liste und die Farbcodes der Kabelmuffen ist es bei den oft sehr dichten Kabelbäumen der TX/TZ-Kabinen fast unmöglich, einen Kabelbruch oder Masseschluss zu finden.

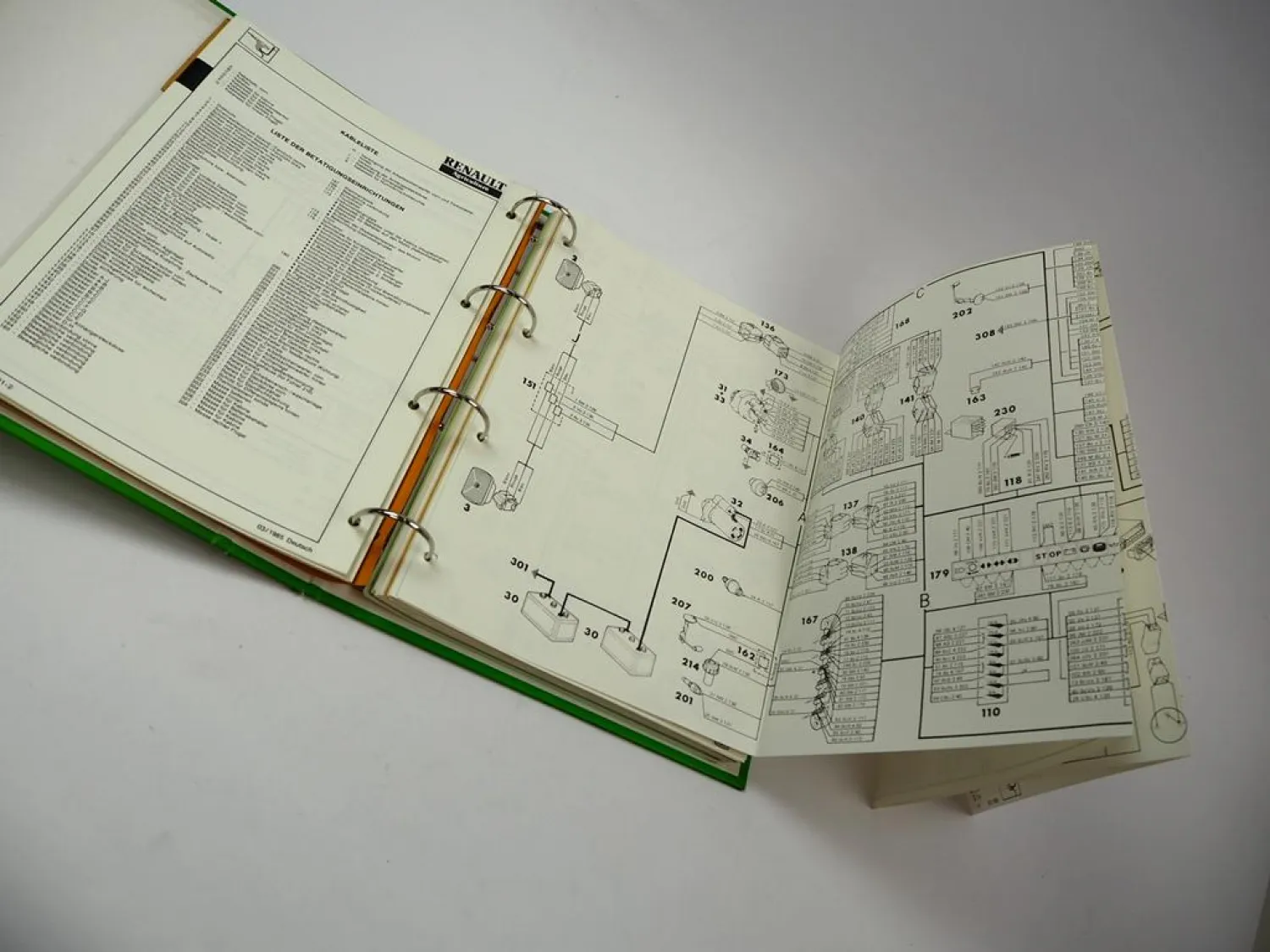

• Großformate (A3): Die Schaltpläne im A3-Format sind essenziell, um die komplexen Pfade von der Zentralelektrik bis zu den Betätigungseinrichtungen (Beleuchtung, Zapfwellenschaltung, Allradzuschaltung) im Ganzen zu überblicken.
• Leitungsquerschnitte: Diese Angaben sind kritisch, wenn Sie nach einem Brand oder Kurzschluss Teilstücke des Kabelbaums ersetzen müssen, um eine Überhitzung der neuen Leitungen zu vermeiden.
• Langzeit-Referenz: Da das Handbuch den Stand von 1983 bis 1994 abdeckt, umfasst es sowohl die rein mechanischen als auch die ersten elektronisch unterstützten Varianten dieser Schleppergeneration.

Praxistipps für die Renault TX/TZ-Elektrik:

1. Muffen-Farben: Achten Sie bei der Fehlersuche besonders auf die im Handbuch beschriebenen Kabelmuffen. Diese dienen oft als Knotenpunkte; Korrosion an diesen Stellen ist eine häufige Ursache für den Ausfall von Instrumenten oder Lichtern.
2. Zentralelektrik: Die Liste der Betätigungseinrichtungen hilft Ihnen, die Relaisbelegung hinter dem Armaturenbrett oder in der Seitenkonsole exakt zuzuordnen.
3. Mehrsprachigkeit: Die Begriffe für Bauteile wie „Druckschalter“ oder „Magnetventil“ sind in allen drei Sprachen aufgeführt, was beim Kauf von Ersatzteilen aus Frankreich (oft günstiger für Renault Traktoren) extrem hilfreich ist.
