Steyr M 9078 9086 9094 Stromlaufplan elektrische Leitungen Kabelstränge 1996

Steyr Stromlaufplan & Schaltpläne: M 9078, 9086, 9094 (1996)
Das unverzichtbare Diagnose-Werkzeug für die Elektrik Ihrer Steyr Traktoren der M-Serie.

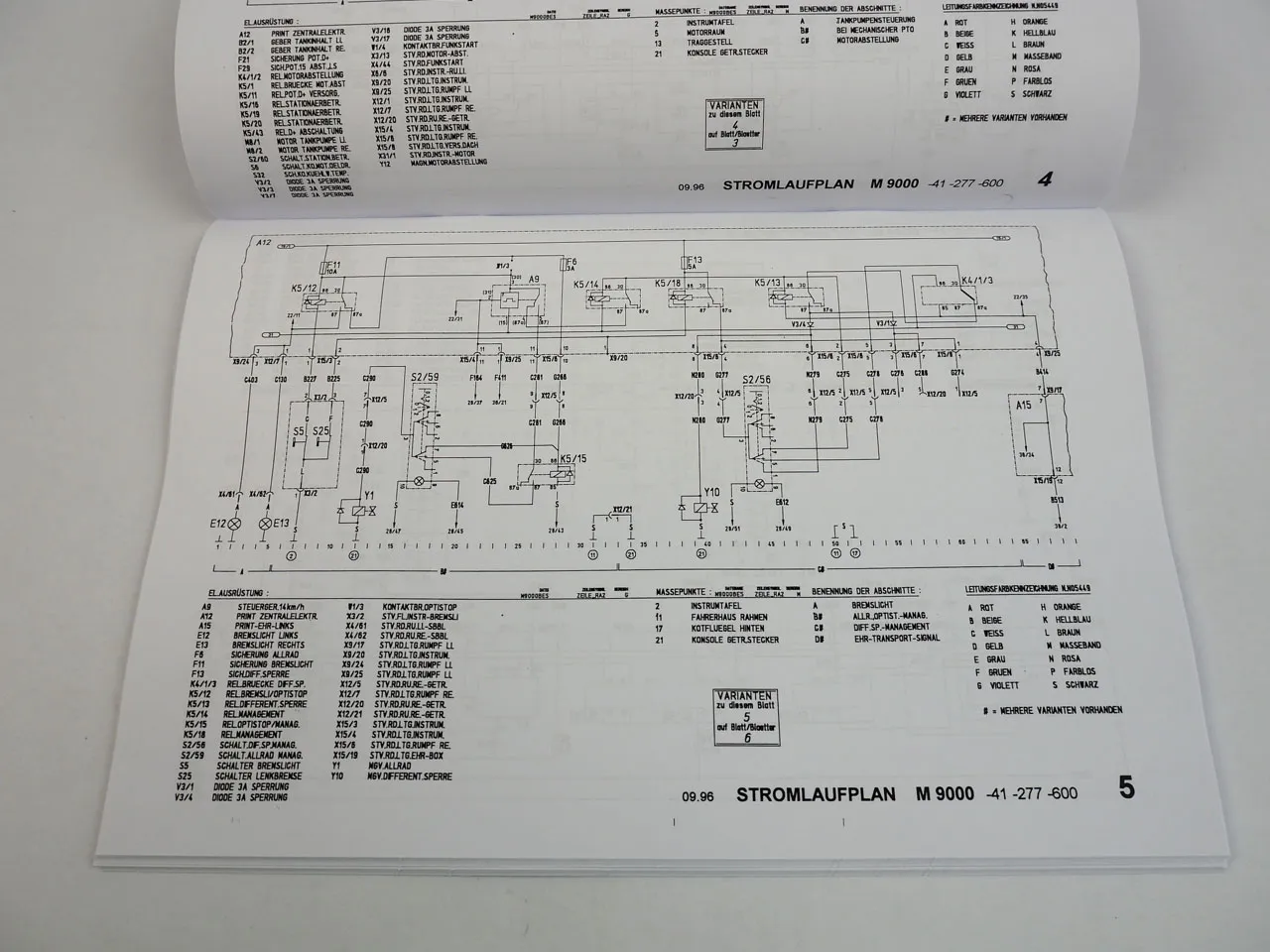

Wenn die Elektrik streikt, ist guter Rat teuer – oder steht in diesem Handbuch. Dieser Schaltplan-Satz der Steyr CNH Österreich GmbH (Ausgabe 09/1996) ist die fundamentale Unterlage für die systematische Fehlersuche, Reparatur und Nachrüstung an den Modellen M 9078, M 9086 und M 9094. Auf 86 detaillierten Seiten werden alle Kabelstränge und elektrischen Leitungen transparent dargestellt.

Produktdaten im Überblick:

• Modelle: Steyr M 9078, M 9086, M 9094
• Themenschwerpunkt: Elektrik, Stromlaufpläne, Kabelbaum-Layout
• Ausgabe: September 1996
• Format: DIN A4 Heft, 86 illustrierte Seiten
• Sprache: Deutsch

Inhalts-Highlights (Elektrische Systeme):
Dieses Handbuch enthält detaillierte Pläne für nahezu alle elektrischen Komponenten der Maschine:

• Beleuchtung & Signale: Arbeitsscheinwerfer, Blinker, Bremslicht und Innenleuchten.
• Fahrfunktionen: Differentialsperre und Allradzuschaltung.
• Komfort & Kabine: Heizung, Lüftung und beheizbare Heckscheibe (Heizscheibe).
• Elektronik: Instrumententafel und die komplexe EHR (Elektronische Hubwerksregelung).
• Zusatzausstattung: Anschlüsse für Seilwinden und Zusatzsteuergeräte (ZSG).

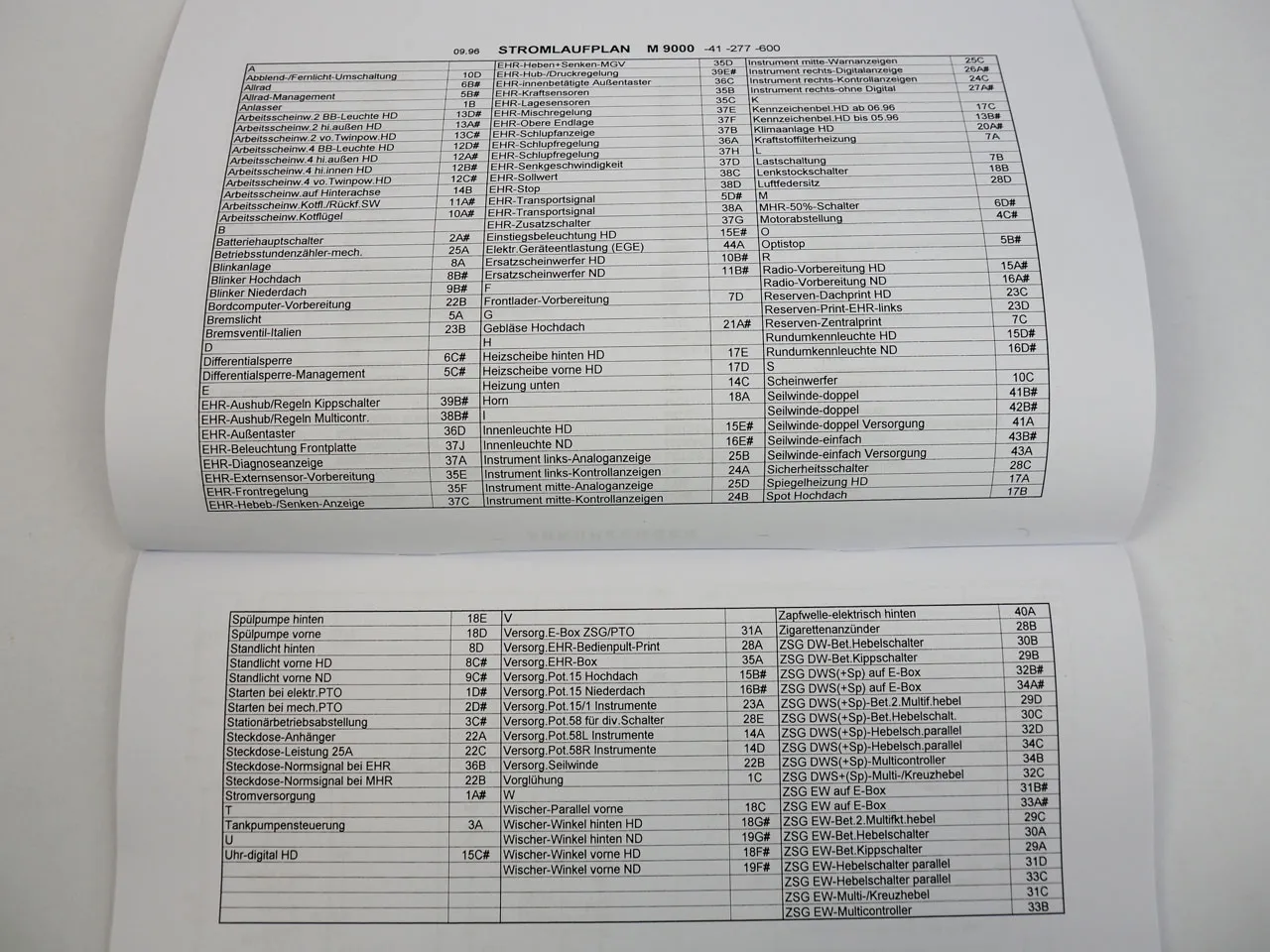

• Verkabelung: Komplette Darstellung der Kabelstränge und Leitungswege im Fahrgestell und der Kabine.

Warum dieser Schaltplan-Satz Gold wert ist:
Elektrische Fehler an Traktoren der 9000er Serie sind ohne präzise Pläne kaum zu lokalisieren. Ob Kabelbruch, Korrosion an Steckverbindungen oder Defekte in der EHR – dieses Handbuch spart Ihnen Stunden bei der Durchgangsprüfung und Fehlersuche. Dank des übersichtlichen DIN A4 Formats sind auch komplexe Leitungswege gut nachvollziehbar.

Zustand: Gut erhaltenes Fachbuch, absolut praxistauglich für Werkstatt und Betrieb.
