Zettelmeyer ZL 502 602 S/Si B/C Reparaturhilfe Elektrische Anlage Werkstatthandbuch

Werkstatt-Reparaturhilfe "Elektrische Anlage" für die Zettelmeyer Radlader der Typen ZL 502, ZL 602, ZL 602S und ZL 602Si (Serie B und Serie C). Bietet eine umfassende Dokumentation mit allen Schaltplänen, Symbolerklärungen und Belegungen für die Fahrzeugelektrik. 75 Seiten im Großformat A4/A3, illustriert und in deutscher Sprache.

Dieses spezialisierte Werkstatthandbuch ist eine Reparaturhilfe für die gesamte elektrische Anlage der Zettelmeyer Radlader-Modelle. Es liefert Werkstätten und Maschinenbetreibern alle notwendigen Pläne und Systemanalysen, um Fehler in der Bordelektrik schnell zu lokalisieren und fachgerecht zu beheben.

Radlader-Modelle

Das Handbuch ist speziell anwendbar für die folgenden Zettelmeyer Radlader der Serien B und C:

• Zettelmeyer ZL 502
• Zettelmeyer ZL 602
• Zettelmeyer ZL 602S
• Zettelmeyer ZL 602Si

Produktdetails & Spezifikationen

Inhalt und Baugruppenübersicht

Das Handbuch führt Sie strukturiert durch alle Bereiche der Baumaschinen-Elektrik:

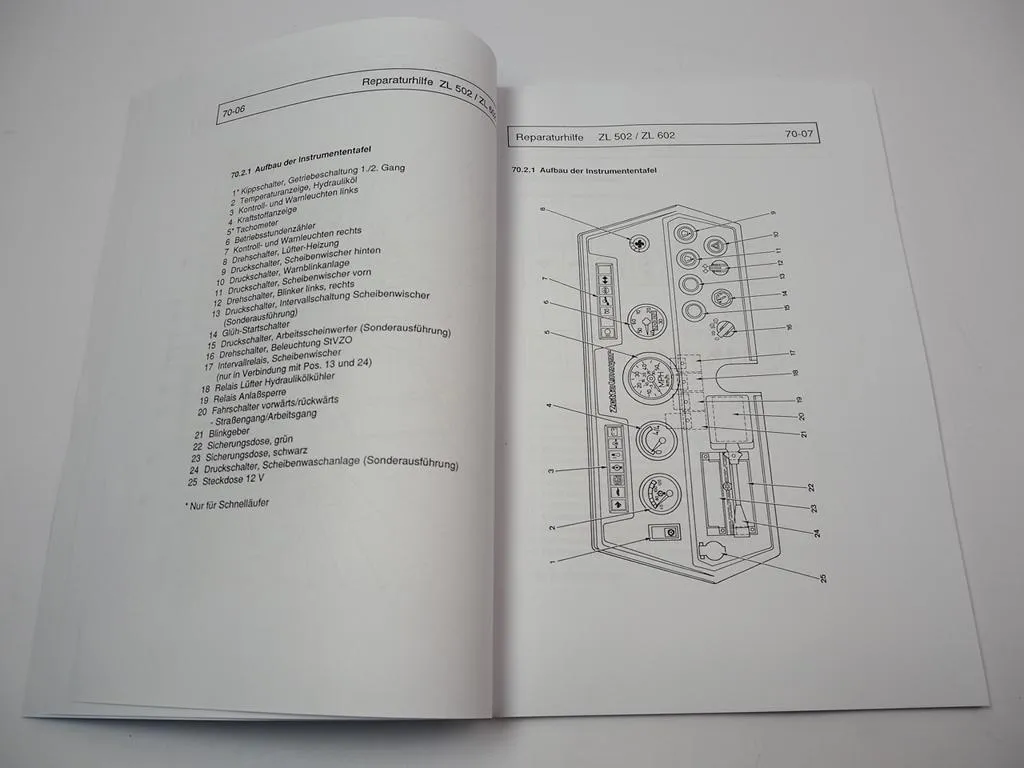

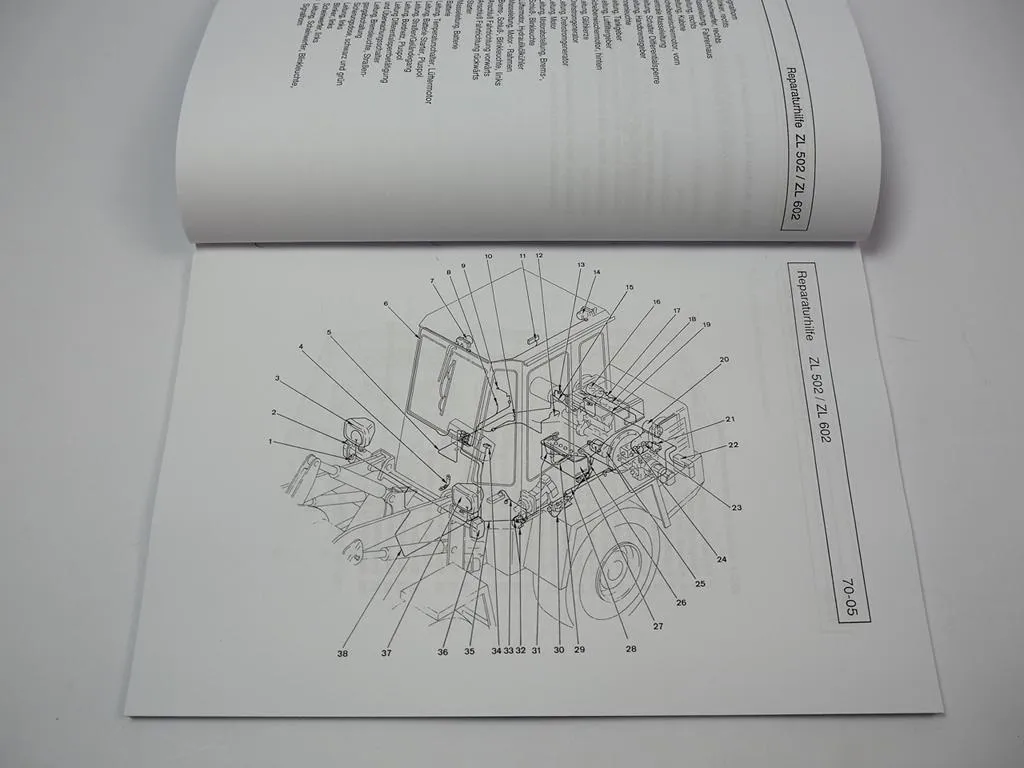

• Systemaufbau: Detaillierte Darstellung der gesamten elektrischen Anlage und der Instrumententafel (Armaturenbrett)
• Dokumentation: Ausführliche Erklärungen der verwendeten Symbole und Kennzeichnungen in den Schaltplänen
• Absicherung: Übersicht über die Sicherungsdosen inklusive aller Kennfarben und Stromstärken der Sicherungen

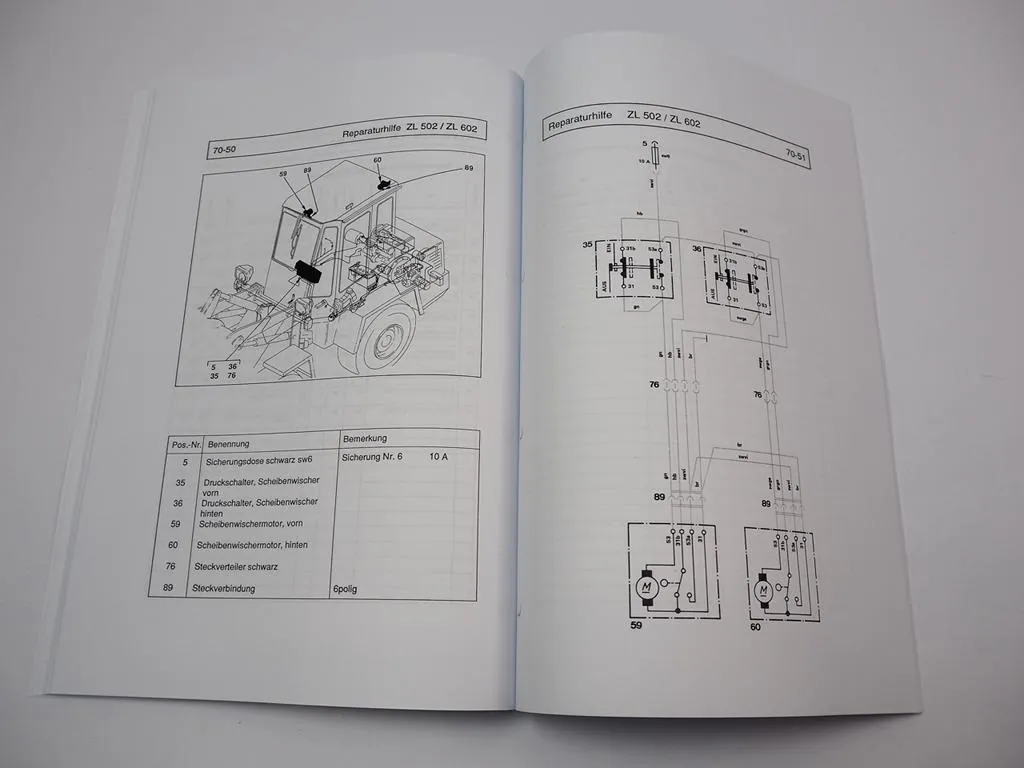

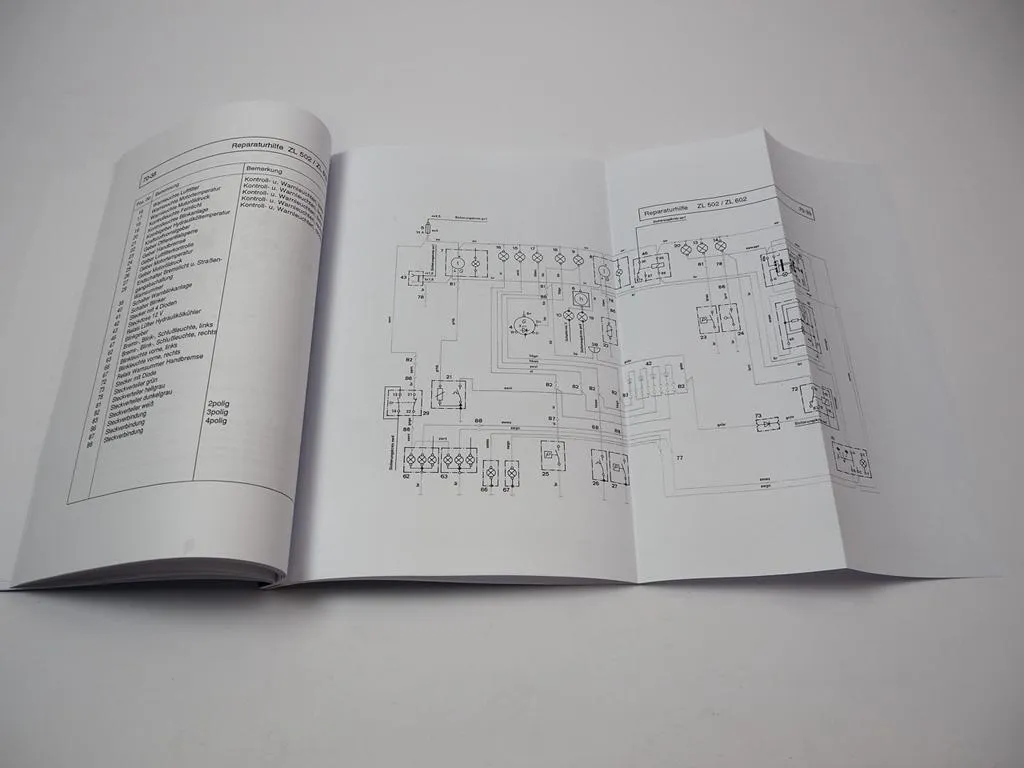

• Schaltkreise: Vollständige Schalt- und Sicherungskreise zur schnellen Diagnose von Kabelbrüchen, Kurzschlüssen oder defekten Relais

Wichtiger Werkstatthinweis: Allgemeine Erläuterungen zur grundlegenden Fahrzeugelektrik sind nicht Teil dieses spezifischen Moduls. Diese finden Sie im "Abschnitt 01 Allgemeines" unter der originalen Zettelmeyer-Artikelnummer 116113.
